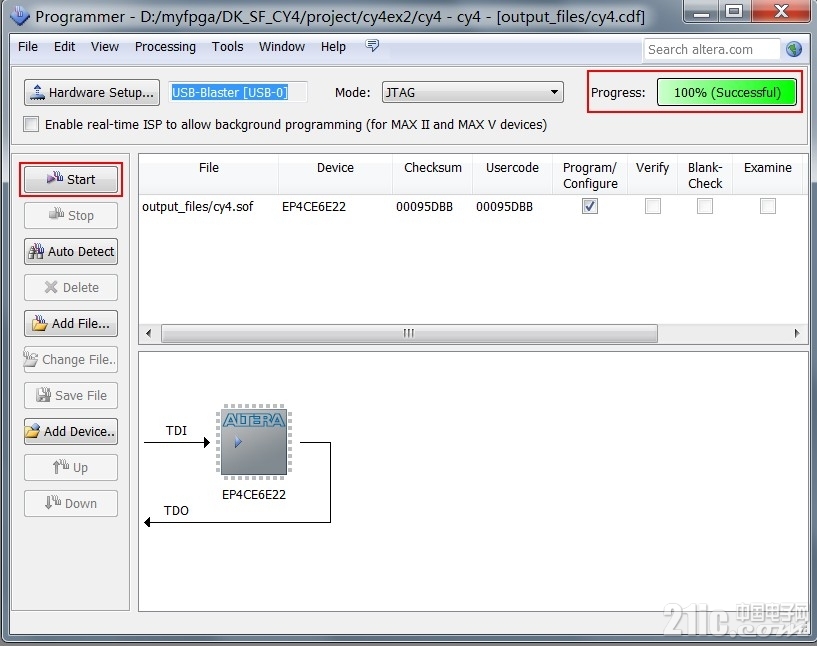

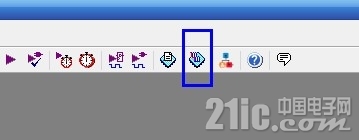

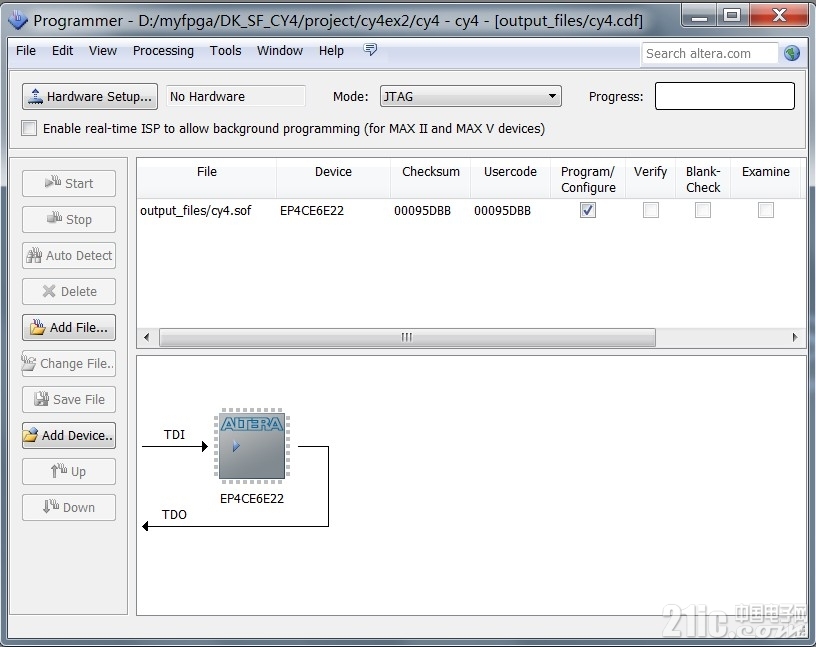

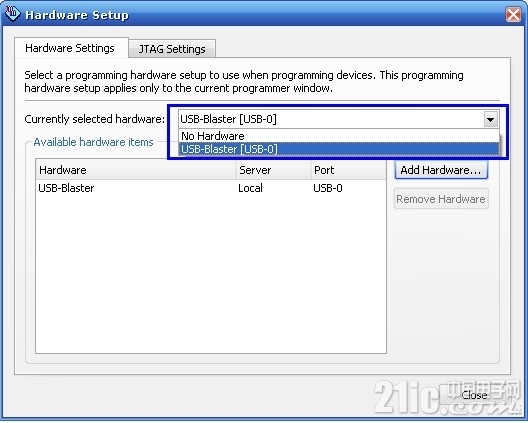

勇敢的芯伴你玩转Altera FPGA连载53：PWM蜂鸣器驱动之FPGA在线下载配置特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1i5LMUUD 连接好USB Blaster下载线。给SF-CY4开发板上电，同时打开“…prjcy4ex2”目录下的工程（双击cy4.qpf）。如图7.18所示，点击菜单栏的Programmer按钮，进入下载配置页面, 图7.18 Programmer按钮进入下载页面如图7.19所示。确认“Mode”选项为“JTAG”，确认File列下的下载文件名称为“output_files/cy4.sof”，勾选“Program/Configure”。 图7.19Programmer页面 然后确认Quartus II是否识别了USB Blaster下载线。若没有识别，则点击图7.19左上角的“Hardware Setup…”。如图7.20所示，在弹出的Hardware Setup页面里，选择当前硬件为USB Blaster，然后close。如果当前硬件里面没有USB Blaster选项，首先确认硬件上是否已经把USBBlaster和 PC连接好，然后再尝试多次拔插一下看看，或者重新启动Quartus II软件看看。 图7.20 下载器识别与选择 前面的步骤都确定好，如图7.21所示，直接点击右侧的Start按钮就可以启动下载操作，观察左上角的Process是否会从0到100%。完成下载后我们可以听到SF-CY4开发板上的蜂鸣器发出清脆的“滴滴”声。 图7.21 下载操作JTAG模式主要是将工程编译生成的.sof烧录到FPGA中，如果下载完成后断电重新上电，那么你会看到你刚下载进行的代码不见了。（注意，如果配置芯片本身的代码就是闪烁灯，那么你重新上电后肯定还是闪烁灯，如果大家要看看是否真的重新上电后JTAG在线下载的数据丢失了，那么不妨按照后面的JTGA烧录配置芯片的步骤烧录一个不闪烁灯的代码，然后再做前面的下载看看）。
