勇敢的芯伴你玩转Altera FPGA连载40：基于仿真的第一个工程实例之新建工程特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1i5LMUUD

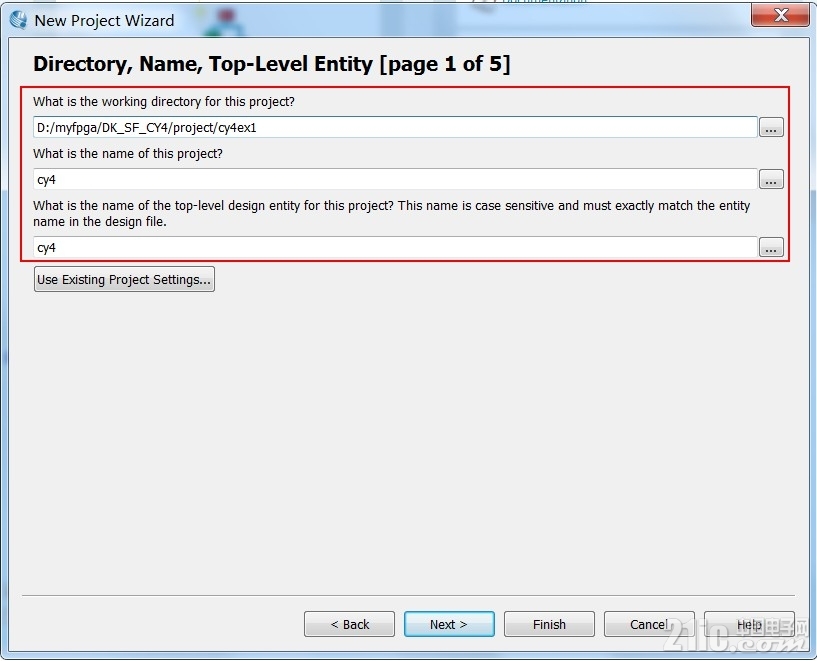

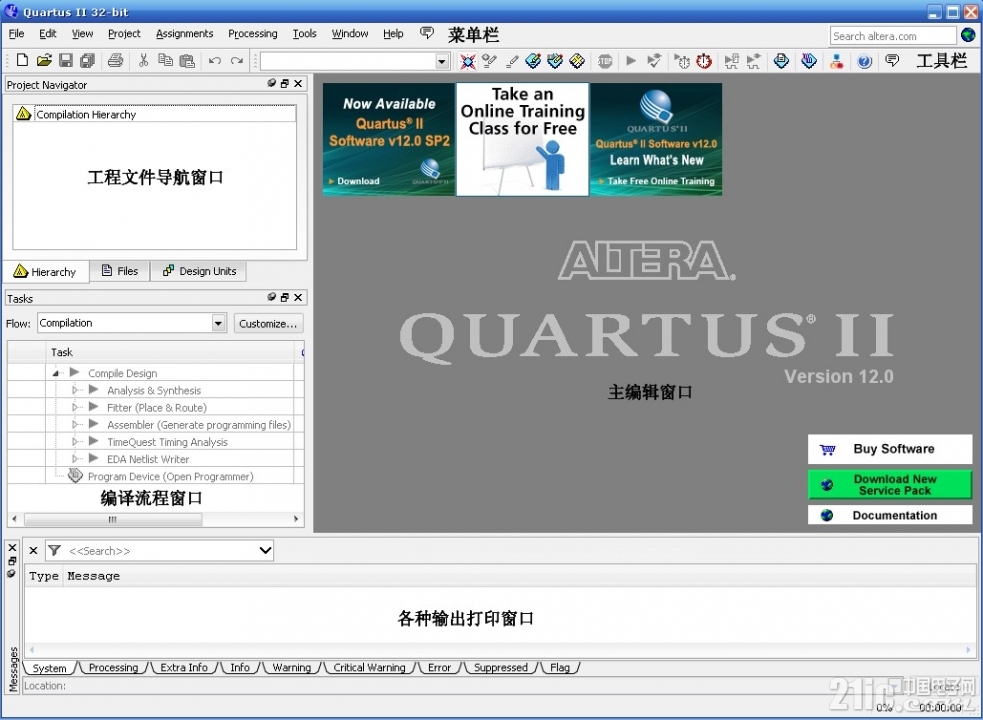

双击电脑桌面上的“Quartus II 13.1 (64-bit)”图标，或者单击“开始à程序àAltera 13.1.0.162 àQuartus II 13.1.0.162”，打开Quartus II软件。Quartus II软件主界面如图6.1所示，第一次打开软件，通常默认由菜单栏、工具栏、工程文件导航窗口、编译流程窗口、主编辑窗口以及各种输出打印窗口组成。file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image004.jpg 图6.1 QuartusII主界面         下面我们要新建一个工程，在这之前建议大家在硬盘中专门建立一个文件夹用于存储我们的Quartus II工程，这个工程目录的路径名应该只有字母、数字和下划线，以字母为首字符，且不要包含中文和其他符号。在菜单栏上点击“FileàNew Project Wizard…”，首先弹出了Introduction页面，点击Next进入Directory,Name,Top-LevelEntity页面，如图6.2所示。●  在“What is the working directory for this project?”下输入新建工程所在的路径。如本实例工程的存放路径为“D:/myfpga/DK_SF_CY4/project/cy4ex1”。●  在“What is the name of this project?”下输入工程名，如本实例的工程名为“cy4”。●  “What is the name of the top-level design entity for this project? ……”下输入工程顶层设计文件的名字。通常我们建议工程名和工程顶层文件保持一致，如这里统一命名“cy4”。file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image006.jpg 图6.2 新建工程向导         设置完毕，点击“Next”。新出现的页面中可以“Add Files“添加已有的工程设计文件（Verilog或VHDL文件），因为我们是完全新建的工程，没有任何预先可用的设计文件，所以不用选择。接着点击“Next”，进入“Family & DeviceSetting”页面，如图6.3所示。该页面主要是选择元器件，我们在“Family”中选择“Cyclone IV E”系列，“Available device”中选择具体型号“E4CE6E22C8”。接着再点击Next进入下一个页面。 file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image008.jpg图6.3 器件型号选择         如图6.4所示，在EDA Tool Settings页面中，可以设置工程各个开发环节中需要用到的第三方（Altera公司以外）EDA工具，我们只需要设置“Simulation”工具为“ModelSim-Altera”，Format为“Verilog HDL”即可，其他工具不涉及，因此都默认为<None>。file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image010.jpg 图6.4 EDA工具设置         完成这个页面的配置后，我们可以点击“Next”继续进入下一页面查看并核对前面设置的结果，也可以直接点击“Finish”完成工程创建。         工程创建完成后，如图6.5所示，在“Project Navigator”窗口中出现了我们所选择的器件以及顶层文件名，但是实际上此时我们并未创建工程的顶层设计文件，只不过给他命名为了cy4。我们若双击试图打开cy4文件，系统马上会弹出“Can’t find design entity “cy4””的错误提示。file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image012.jpg 图6.5 工程向导
