本帖最后由 为FPGA献身 于 2017-12-18 19:55 编辑
2014年底花了5000多大洋失败告终。当时芯片800多一个,两个都被我烧了。 电源芯片也搞了五六百块钱的。PCB打样花了差不多3000。当时是DDR3没有调通。
现在心血来潮 准备在来玩玩 ,
改版后板载的资源
FPGA ALTERA EP2AGX125EF29
AS和JTAG接口,M25P128配置芯片128M bit
DDR3或者DDR2 64位内存条,最高支持8G内存条
4路3.125Gbps 光纤接口
PCIE支持X1/X4/ X8接口
两个SATA硬盘接口, 相当于引出来了两对高速收发器 6Gbps
用SMA接口引出来了两对高速收发器,一对LVDS时钟输入。
8种不同时钟频率。
3个按键
4个LED灯
引出50对 LVDS收发端口。40个普通IO口
为大家义务做板,等板子出来了。算下所有的成本。加一点点自己的辛苦费给大家玩。目的是筹钱完成我的FPGA 超算梦。争取在两年的时间 完成超算平台。也想玩这个板子的 持续关注哦.
可用于
数字图像处理。
机器视觉系统。
数据采集系统。
IC验证和IP CORE开发。
算法实现和验证。
高速串行收发应用:Arria II GX FPGA 非常适合 3-Gbps 应用。
2017年11月16号, 终于拿去打样了。
为了保证高速信号的完整性,有两个完整的地平面。12月18号 才收到板子、苦逼的等待啊。
等了一个月 终于收到板子了。有时间就开始测试了。

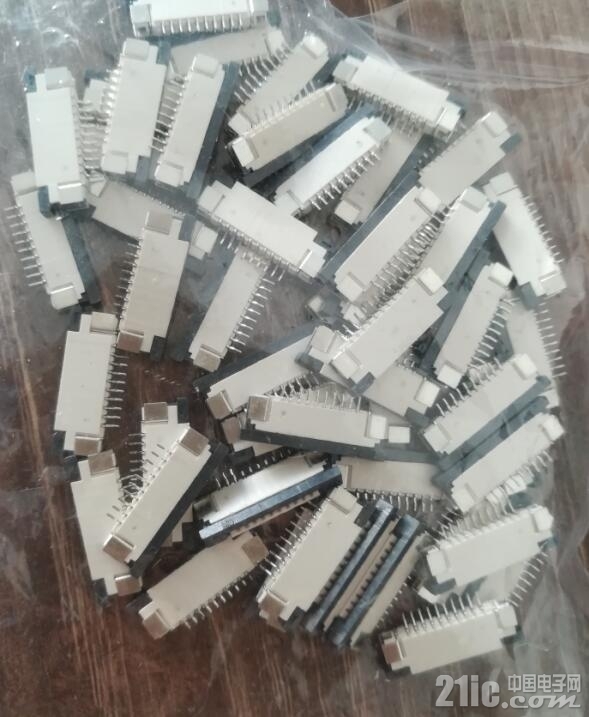

今天收到两个元件。准备做封装,10个脚的用来扩展光纤用的I2C通信用的8个IO口,薄码开关用来设置PCIE X1 X4 X8,其实3位的薄码开关就可以了。这次买了4位的。
不知道这次怎么样。这种芯片不好搞定啊。心酸!
