SN74ABT541各路输入信号不同时,输出受干扰

2019-03-25 13:38发布

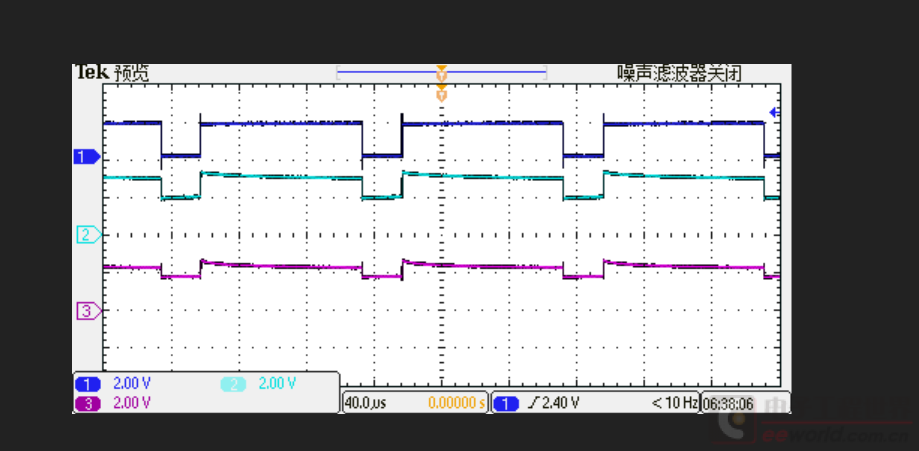

如下图,只输入A1,A2,A3。A1输入占空比0.2的PWM信号,A2和A3输入高电平,Y1输出正常,Y2和Y3输出貌似受Y1影响受到干扰,输出如下2和3的波形(原本应是高电平),输入端检测过是正常波形,求助
          QQ截图20180616103303.png                                      QQ截图20180616103503.png

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
maychang
1楼-- · 2019-03-25 19:56
< “A2和A3输入高电平”

这个“高电平”是如何施加上去的?直接联接到电源正端?经过电阻?A1、A2、A3这三条线是否较长且靠近?
syn222
2楼-- · 2019-03-25 22:06
本帖最后由 syn222 于 2018-6-16 14:40 编辑
maychang 发表于 2018-6-16 12:38
“A2和A3输入高电平”

这个“高电平”是如何施加上去的?直接联接到电源正端?经过电阻?A1、A2、A3这三 ...

这个高电平和PWM都是通过arm芯片输出直接接到ABT541输入端,未经过电阻,arm芯片与ABT541靠的比较近,线间距也较大。难道我供电电压太小了吗,
maychang
3楼-- · 2019-03-26 02:00
 精彩回答 2  元偷偷看……
syn222
4楼-- · 2019-03-26 05:58
换成了5V供电还是一样
maychang
5楼-- · 2019-03-26 11:16
本帖最后由 maychang 于 2018-6-17 13:09 编辑
syn222 发表于 2018-6-17 12:13
换成了5V供电还是一样

建议使用74HC574之类。该型号缓冲/驱动器供电电压可以低到2V高到6V。
