运放静态电压的疑惑

2019-03-25 13:38发布

本帖最后由 sfesdm 于 2018-6-13 19:43 编辑

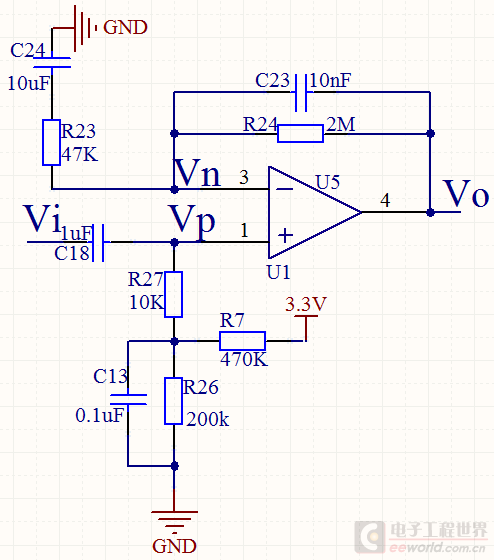

现在有图1所示的运放电路,在去掉交流部分的电容之后,测量电路的静态点,由于对运放不熟悉,遇到个问题不知道怎么处理,所以请教大家,谢谢! 1.png


图1

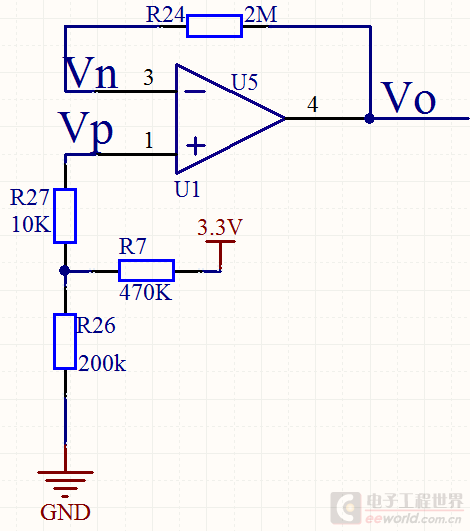

把图1电路简化成图2
图2
根据分压比例得到的电压,Vp=0.985V左右,Vn = Vp, 此时的Vo=Vn-0.035V左右,如果把R24值改为10K,那么Vo=Vn,请问为何会有这样的结果呢,在R24=2M不改动的前提下,有什么办法可以使Vo=Vn吗?
谢谢!

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
18条回答
maychang
1楼-- · 2019-03-25 20:46
< “根据分压比例得到的电压,Vp=0.985V左右,Vn = Vp, 此时的Vo=Vn-0.035V左右”

你这个“Vo=Vn-0.035V左右”,是仿真的结果,还是实际电路测量的结果?无论仿真还是实际电路,运放型号是什么?
sfesdm
2楼-- · 2019-03-26 00:19
maychang 发表于 2018-6-13 19:55
“根据分压比例得到的电压,Vp=0.985V左右,Vn = Vp, 此时的Vo=Vn-0.035V左右”

你这个“Vo=Vn-0.035V左 ...

仿真结果跟实际电路结果都是差不多的,仿真用LM324,实际电路用LM321
gmchen
3楼-- · 2019-03-26 05:46
运放输入端的偏置电流在2M电阻上的压降。


maychang
4楼-- · 2019-03-26 06:22
 精彩回答 2  元偷偷看……
sfesdm
5楼-- · 2019-03-26 08:37
maychang 发表于 2018-6-13 21:44
这类运放是比较“粗糙”的运放,输入端偏置电流较大,失调电压也较大。
偏置电流若是0.1uA,在2M电阻上 ...

这么说,是由于偏置电压引起的,除了选偏置电压小的运放,没有别的办法了,谢谢
sfesdm
6楼-- · 2019-03-26 13:11
gmchen 发表于 2018-6-13 20:52
运放输入端的偏置电流在2M电阻上的压降。

原来还是偏置电压的问题,谢谢了
