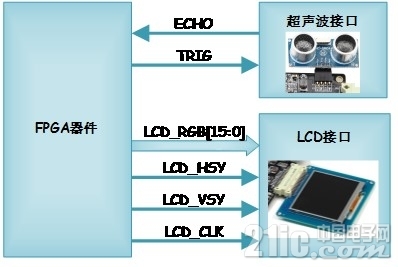

勇敢的芯伴你玩转Altera FPGA连载22：超声波接口、外扩LCD接口电路特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1i5LMUUD     FPGA与LCD、超声波模块连接扩展如图2.25所示。超声波模块只有2个信号，即驱动脉冲信号TRIG和回响脉冲信号ECHO。LCD接口则由数据信号LCD_RGB[15:0]、场同步信号LCD_VSY、行同步信号LCD_HSY、时钟同步信号LCD_CLK组成。 图2.25 FPGA与LCD、超声波模块连接扩展示意图    如表2.8所示，这是FPGA与LCD、超声波模块的引脚信号定义。表2.8 FPGA与LCD、超声波模块的引脚信号定义  信号名  方向功能描述LCD_R[4:0]OutputLCD驱动数据信号R。LCD_R[5:0]OutputLCD驱动数据信号G。LCD_R[4:0]OutputLCD驱动数据信号B。LCD_VSYOutputLCD驱动场同步信号。LCD_HSYOutputLCD驱动行同步信号。LCD_CLKOutputLCD驱动时钟信号。TRIGOutput超声波测距模块驱动脉冲信号。ECHOInput超声波测距模块回响信号。
