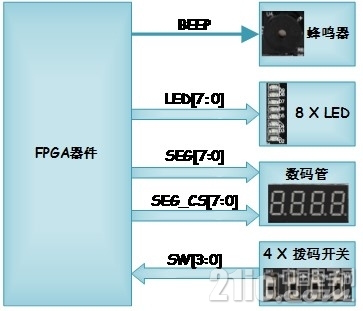

勇敢的芯伴你玩转Altera FPGA连载21：蜂鸣器、数码管、流水灯、拨码开关电路特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1i5LMUUD     FPGA与蜂鸣器、流水灯、数码管、拨码开关连接如图2.24所示。蜂鸣器单个引脚控制高点电平驱动即可；8个FPGA引脚分别连接8个LED指示灯，用于流水灯实验；数码管由4个位选信号和8个段选信号驱动；4个拨码开关则连接到FPGA引脚作为输入信号。 图2.24 FPGA与蜂鸣器、流水灯、数码管、拨码开关连接示意图    如表2.7所示，这是FPGA与蜂鸣器、流水灯、数码管、拨码开关的引脚信号定义。表2.7 FPGA与蜂鸣器、流水灯、数码管、拨码开关的引脚信号定义  信号名  方向功能描述BEEPOutput蜂鸣器驱动信号，高电平发声，低电平不发声。LED[7:0]OutputLED指示灯驱动信号，高电平灭，低电平亮。SEG_CS[3:0]Output数码管位选信号。SEG[7:0]Output数码管段选信号。SW[3:0]Input拨码开关输入信号，ON为低电平，OFF为高电平。
