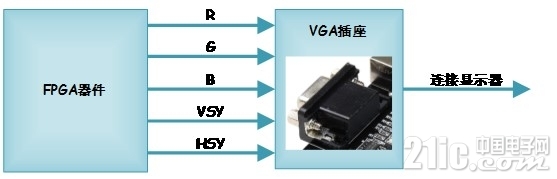

勇敢的芯伴你玩转Altera FPGA连载20：VGA显示接口电路特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1i5LMUUD     FPGA与VGA外设连接如图2.23所示。这个VGA驱动显示 {MOD}彩通过3个信号，即R、G、B信号进行设定，实现8 {MOD}的显示效果。场同步VSY信号和行同步HSY信号也都由FPGA引脚输出产生。 图2.23 FPGA与VGA外设连接示意图    如表2.6所示，这是FPGA与VGA插座的引脚信号定义。表2.6 FPGA与VGA插座的引脚信号定义  信号名  方向功能描述VGA_ROutputVGA驱动 {MOD}彩R信号。VGA_GOutputVGA驱动 {MOD}彩G信号。VGA_BOutputVGA驱动 {MOD}彩B信号。VSYOutputVGA驱动场同步信号。HSYOutputVGA驱动行同步信号。
