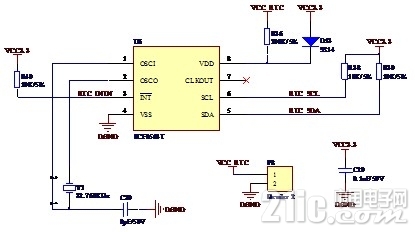

勇敢的芯伴你玩转Altera FPGA连载18：RTC接口电路特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1i5LMUUD FPGA与RTC外设连接如图2.19所示。RTC芯片PCF8563T外接纽扣电池，在板子本身不供电时提供电源，而FPGA与RTC芯片之间通过IIC总线进行数据交互。 图2.19 FPGA与RTC外设连接示意图    RTC芯片的电路如图2.20所示，我们重点关注RTC芯片的供电，即U6-8PIN的连接。VCC_RTC为纽扣电池的供电，VCC3.3为板子外部电源产生的3.3V电压。在板子不外接电源时，即VCC3.3不供电时，二极管SS14截止，这样VCC_RTC只给RTC芯片供电，而连通VCC3.3对板子的其他外设供电；而板子供电时，二极管SS14导通，VCC3.3和VCC_RTC电源之间有200K电阻R36隔离，一般纽扣电池电压不会高于3V，因此RTC芯片主要由VCC3.3供电。这里的200K电阻R36也对纽扣电池供电起到限流的作用，RTC芯片不通信时的电流非常小。 图2.20 RTC芯片的供电电路    如表2.4所示，这是FPGA与RTC芯片的引脚信号定义。表2.4 FPGA与RTC芯片引脚信号定义  信号名  方向功能描述RTC_IIC_SCLOutputRTC芯片的IIC时钟信号。RTC_IIC_SDAInoutRTC芯片的IIC数据信号。
