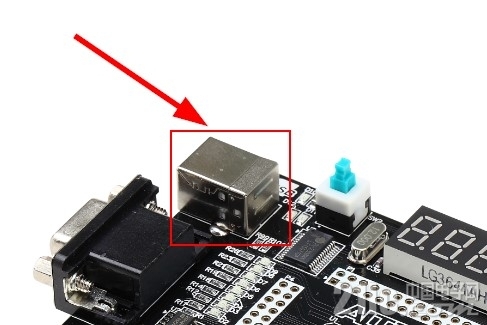

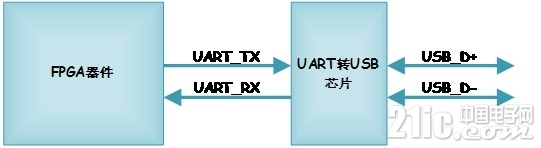

勇敢的芯伴你玩转Altera FPGA连载17：UART接口电路特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1i5LMUUD     FPGA与UART外设连接如图2.17所示。FPGA器件通过UART转USB芯片PL2303将标准的UART协议转换为USB协议，在PC端安装驱动后，便是一个虚拟串口实现UART的传输。 图2.17 FPGA与UART外设连接示意图    如图2.18所示，UART最终通过这个USB接口与PC连接，建立起虚拟串口通信。 图2.18 USB接口示意图    如表2.3所示，这是FPGA与UART转USB芯片的引脚信号定义。表2.3 FPGA与UART转USB芯片引脚信号定义  信号名  方向功能描述UART_TXOutputUART发送信号。UART_RXInputUART接收信号。
