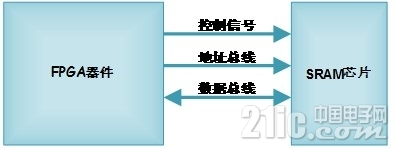

勇敢的芯伴你玩转Altera FPGA连载15：SRAM接口电路特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1i5LMUUD     如图2.14所示，FPGA与SRAM芯片的连接主要是控制信号、地址总线和数据总线。 图2.14 FPGA与SRAM芯片连接示意图    如表2.1所示，这是FPGA与SRAM芯片的引脚信号定义。表2.1 FPGA与SRAM芯片引脚信号定义  信号名  方向功能描述SRAM_CS_NOutputSRAM片选信号，低电平有效。SRAM_OE_NOutputSRAM输出使能信号，低电平有效。该信号拉低，同时SRAM_WE_N为高电平时，可读取SRAM数据。SRAM_WE_NOutputSRAM写使能信号，低电平有效。该信号拉低，可写数据到SRAM中。SRAM_A0-14OutputSRAM地址总线。SRAM_D0-7InoutSRAM数据总线。
