关于AGC的一些问题求助

2019-03-25 13:39发布

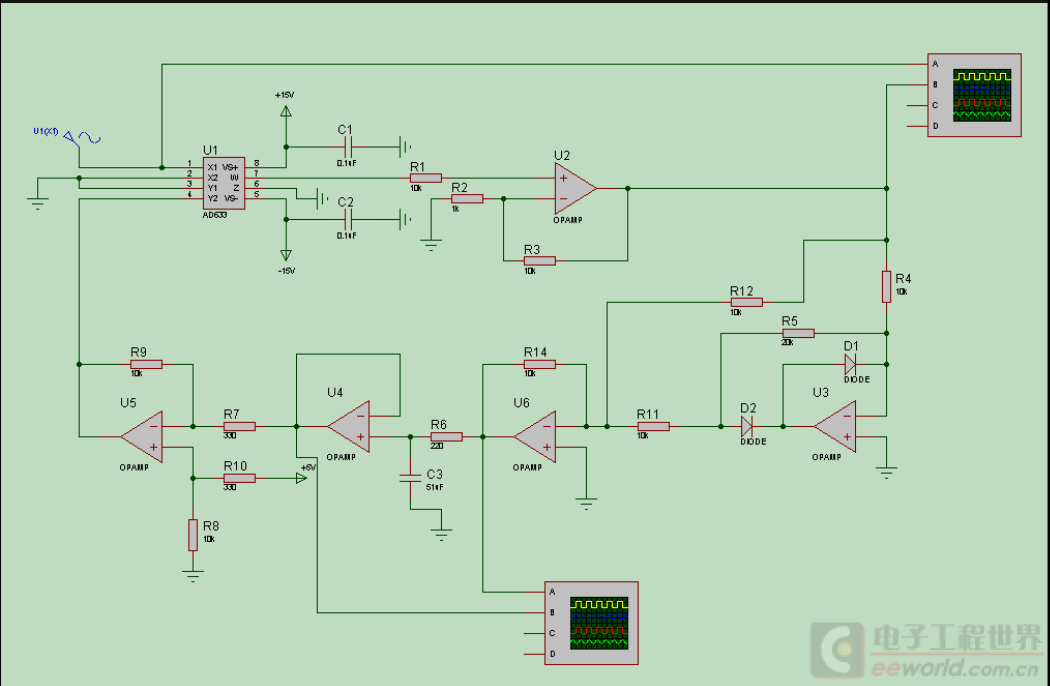

    电路图如上,借以实现自动增益。但是仿真不尽人意,当输入信号幅值变化时,输出也会有较大波动,并不能稳定在一定范围内,想请教应该怎么修改。

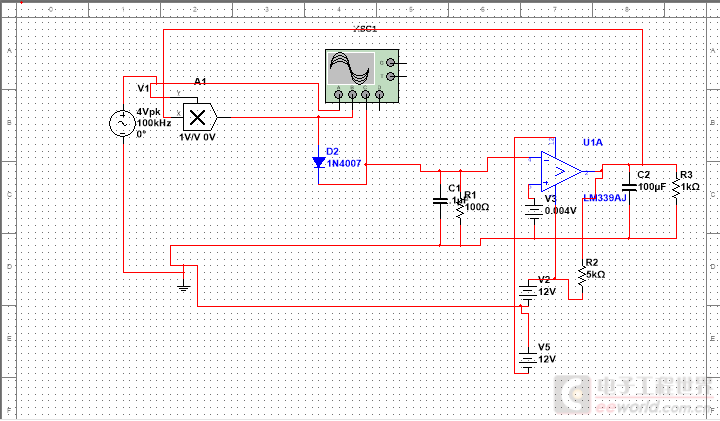

   这是老师给的电路图,但是整体原理有些看不懂,希望大神能稍作解释。
   谢谢大家!
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
gmchen
1楼-- · 2019-03-25 16:49
< 楼主的AGC电路主要存在两个问题。
第一个问题是AGC的起控电压设置不当。
通常AGC放大电路在输入信号很小的时候不应该起控,使得放大器有足够大的增益,而当输入信号变大使得输出电压达到某个阈值后,AGC电路才开始起控,此时放大器的增益开始下降从而使得输出维持在一个较小的变化范围之内。而楼主的电路没有设置合适的阈值,精密全波整流电路无论输入信号大小都会有直流输出,经过放大反馈到乘法器使得输入信号受到衰减,所以这个电路的起控阈值实际上是0电平,这是不适当的。
第二个问题是时间常数设置不当。
为了达到AGC的目的,通常希望输入信号在正常的信号幅度变化(例如调幅信号)时,AGC电路不起作用,只有载波幅度由于某种原因(例如衰落、距离变化等)出现缓慢的变化时才通过AGC作用维持放大器的输出基本不变,所以AGC的时间常数通常要远大于正常信号中调制信号的周期。楼主电路中R6C3确定的时间常数大约只有10微秒,显然是太小了。
gmchen
2楼-- · 2019-03-25 17:30
 精彩回答 2  元偷偷看……
真正的小菜鸟
3楼-- · 2019-03-25 20:54
gmchen 发表于 2018-4-13 16:12
楼主给出的老师的图,其中用了一个比较器作为起控阈值控制,其同相端的电平为4mV,但是由于前面的整流环节 ...

非常感谢您的回复
真正的小菜鸟
4楼-- · 2019-03-26 01:09
gmchen 发表于 2018-4-13 16:12
楼主给出的老师的图,其中用了一个比较器作为起控阈值控制,其同相端的电平为4mV,但是由于前面的整流环节 ...

不好意思,打扰
“所以实际的起控阈值基本上就由这个硅二极管的导通阈值确定,也就是大约在0.5~0.7V左右。”
这句话能否详细说下。
R2不是充当上拉电阻吗?
谢谢
gmchen
5楼-- · 2019-03-26 02:18
当输出电压低于二极管的导通阈值,即大约0.5到0.7伏范围时,二极管不会导通,所以不会产生AGC控制电压,放大器没有进入受控状态。所以说这个电路的起控阈值由二极管确定
gmchen
6楼-- · 2019-03-26 05:50
你的第二句话,涉及R2。估计你是想问为什么计算时间常数中要有它。
R2确实是上拉电阻,但也是RC充放电回路的一部分,所以计算时间常数要算上它。
