该运放电路是如何实现放大的?

2019-03-25 13:40发布

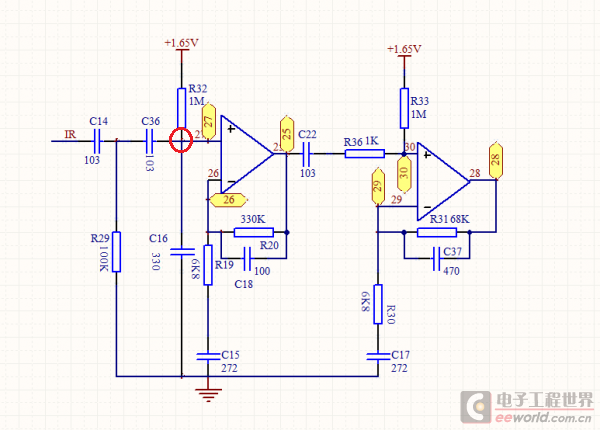

请各位大神帮忙看一下附件中的电路是如何实现放大的?这样设计优缺点是啥?谢谢!
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
maychang
1楼-- · 2019-03-25 21:07
< 电源电压是多少?红 {MOD}圈内两交叉线是否联接? 101.jpg
清泉2018
2楼-- · 2019-03-25 22:28
它是R5F117BC芯片内部的运放,然后撘的外围电路(这颗CPU3.3V供电),红 {MOD}圈内连接,运放正输入端引入直流分量了
maychang
3楼-- · 2019-03-26 00:50
清泉2018 发表于 2018-6-4 12:56
它是R5F117BC芯片内部的运放,然后撘的外围电路(这颗CPU3.3V供电),红 {MOD}圈内连接,运放正输入端引入直流 ...

“红 {MOD}圈内连接,运放正输入端引入直流分量了”

那么,首帖图就是简单的两级交流同相放大器。
清泉2018
4楼-- · 2019-03-26 02:37
可是我奇怪的是25脚和28脚波形幅值居然一样,为啥没放大,另外按运放原理27与26应该是相同的吧?
maychang
5楼-- · 2019-03-26 06:29
清泉2018 发表于 2018-6-4 14:18
可是我奇怪的是25脚和28脚波形幅值居然一样,为啥没放大,另外按运放原理27与26应该是相同的吧?

“可是我奇怪的是25脚和28脚波形幅值居然一样”
这个事情不大可能。而且首帖你的笔记中说是“28:同26”,不是同25。
maychang
6楼-- · 2019-03-26 08:55
 精彩回答 2  元偷偷看……
