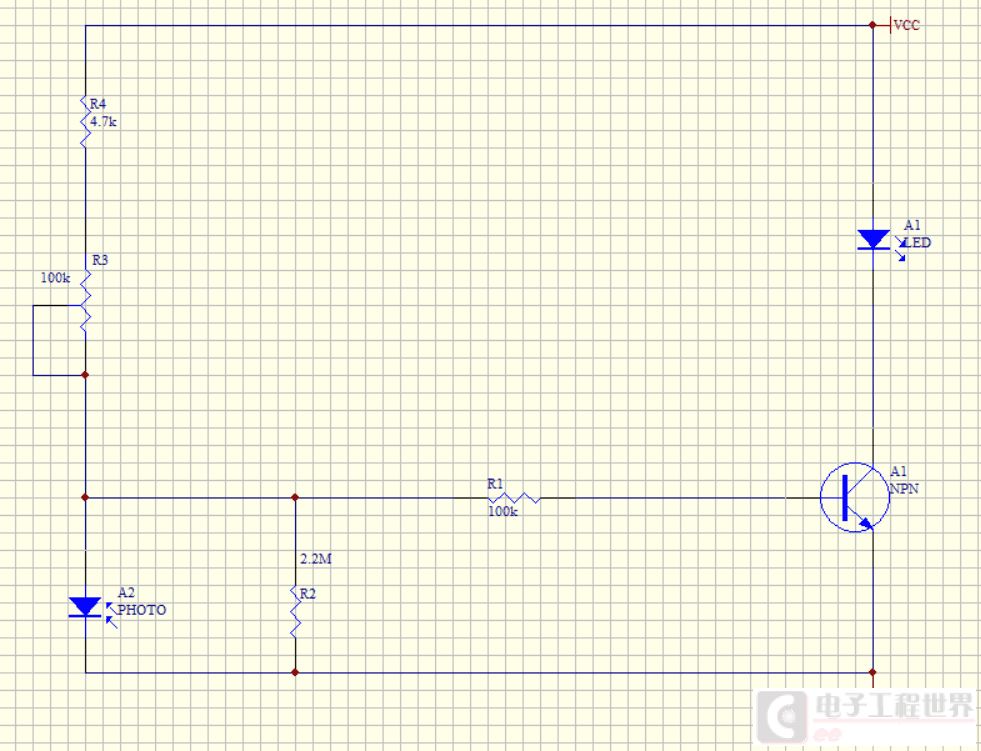

< 如果A2是光敏LED，画反了。光敏LED反向电阻随光照强度减少。改过来后的结果是无光照，右边的LED点亮。

，学习了

protel里没有光敏电阻----可以自己建一个器件的。光敏电阻是没有极性的，光敏LED是有极性的。另：看你的电逻辑图-----是黑暗的环境点亮LED，明亮的环境关闭LED，图中的A1不串联一个限流电阻，是否可以长期稳定的工作？请考虑一下。

如楼上所说，A1 LED如果不加限流电阻，很容易烧坏了。

A2 这样放是光伏模式，R3和R4不加也行，
若以光电导模式运作则要倒着放，这时，A2 不会发电，而是个 下拉电导（吸电流），三极管需有上接偏置才可开通，R3和R4不加不行，
至于 A1，maychang老师的做法允许管子饱和，如果不这样做，可把 R1 移到发射极，阻值按 A1电流及基极电位 来计算。
