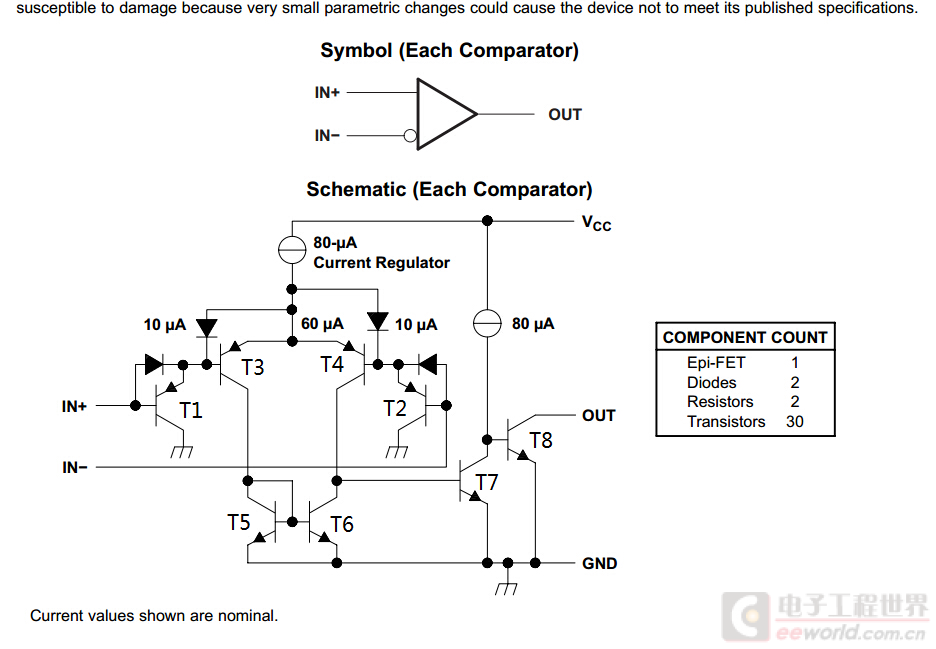

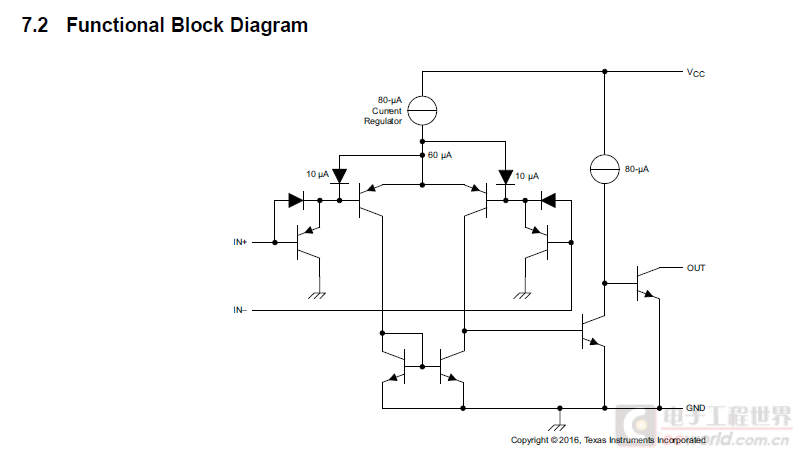

T1,T2为PNP三极管，且集电极接地，所以当输入IN+，IN-都大于零时，
T1，T2的集电结反向偏置，则要么工作在放大态，要么工作在截止态，
因发射极电流为10uA，所以T1，T2必定工作在放大态，同理T3，T4也工作
在放大状态。T1的发射极电位为IN++Ueb，T2的发射极为IN-+Ueb。

1 IN+=IN-
T3，T4基极电位相等，由于T3，T4是一样的管子，所以Ic3=Ic4.T5集电极电压
等于基极电压，T5工作在放大状态（临界饱和），T5和T6组成镜像电流源，
Ic5=Ic6，而Ic3=Ic4，T7基极电流Ib7等于零。T7截止，80uA电流全部从T8的基极
流入，T8导通，OUT输出为低电平。

2 IN+>IN-
由于T3，T4两个管子的基极电压不等Vb3>Vb4，由于Ve3=Ve4，故Vbe3<Vbe4,
于是其结果相对于IN+=IN-，T3集电极电流的减小值=T4集电极电流的增大值，
Ic4>Ic3, 而根据T5，T6构成电流源的特点，此时有T6集电极往T7基极传输的
电流>0,T7导通。在这种情况下，OUT输出又分为两种情况：
1）第一种情况，T8输出为线性放大区。此时T7处于放大状态并且Ib8=80uA-Ic7，
若要使得T8处于线性区，则必须使得Ic7的电流略小于80uA，那么折算到
Ib7=(几uA)/beta。由于这个Ib7是很小的，大概为数十nA级别，所以可以倒推出
Vin+比Vin-只需打出很小的一点电压就可以让T8脱离放大区而进入截止区。
2）第二种情况，T8输出为截止区，此时T7可以处于放大态只要保证Ic7的集电极
电流为80uA即可，也可以让T7处于饱和状态。此时OUT表现为高阻态。

3 IN+<IN-
Vbe3>Vbe4, 所以Ic4<Ic3，则T6集电极往T7基极的输出电流为负，T7处于截止状态，
T8导通，OUT为低电平。

4当IN-为-0.9V时，T2集电结正偏，发射结也正偏，T2处于饱和态

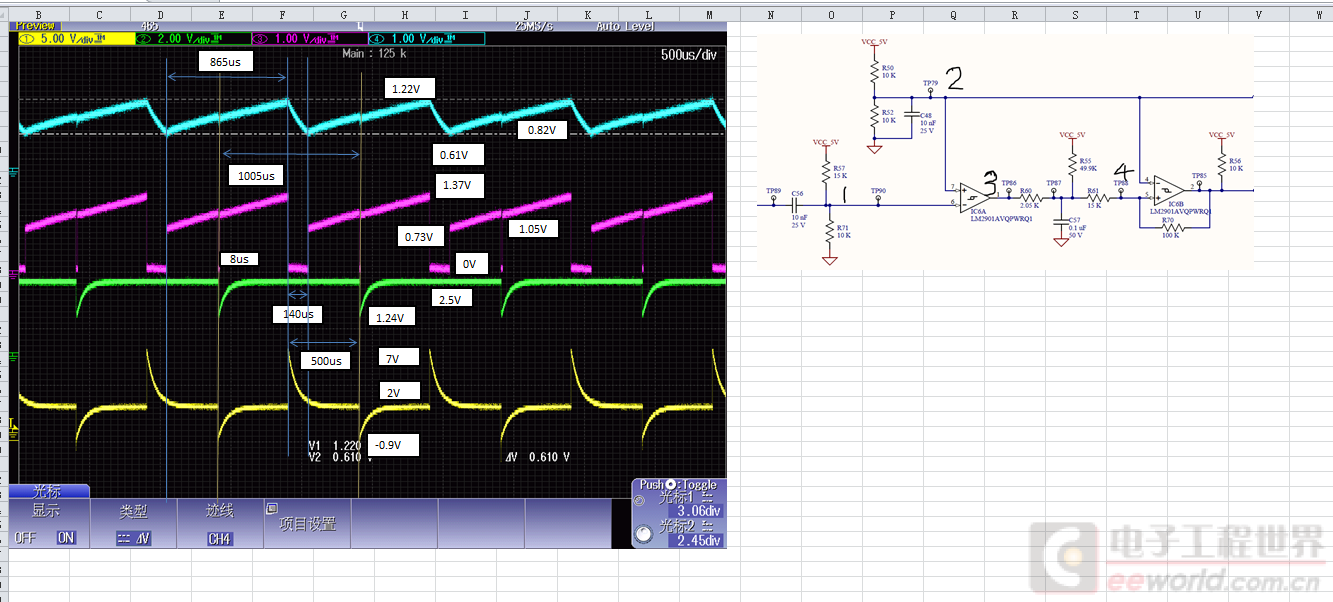

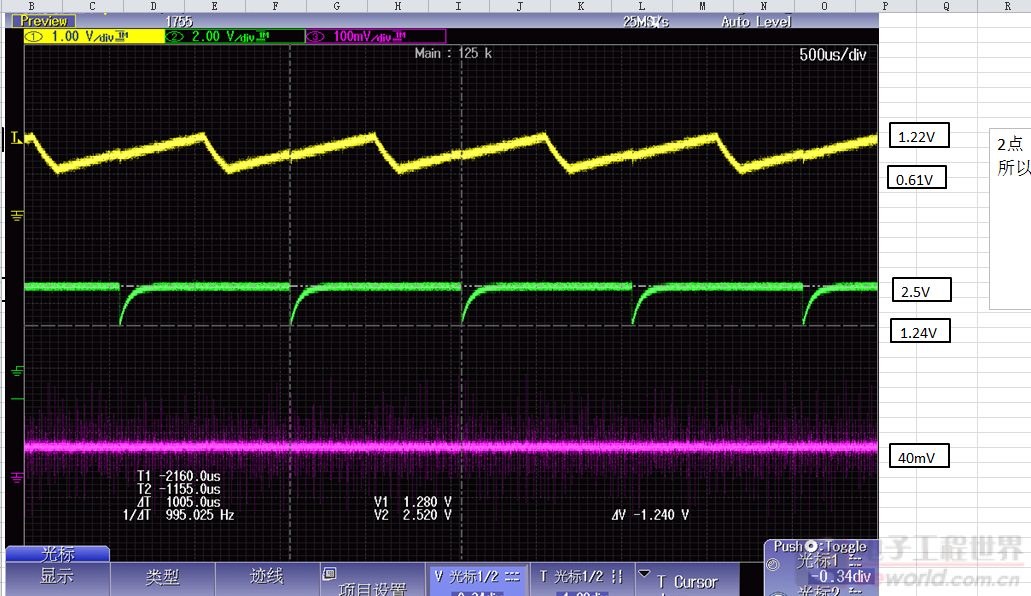

实验中，当IN-端输入为-0.9V时，IN+端电压由2.5V降为1.25V左右，请问IN+压降怎么产生的？ 此帖出自小平头技术问答
