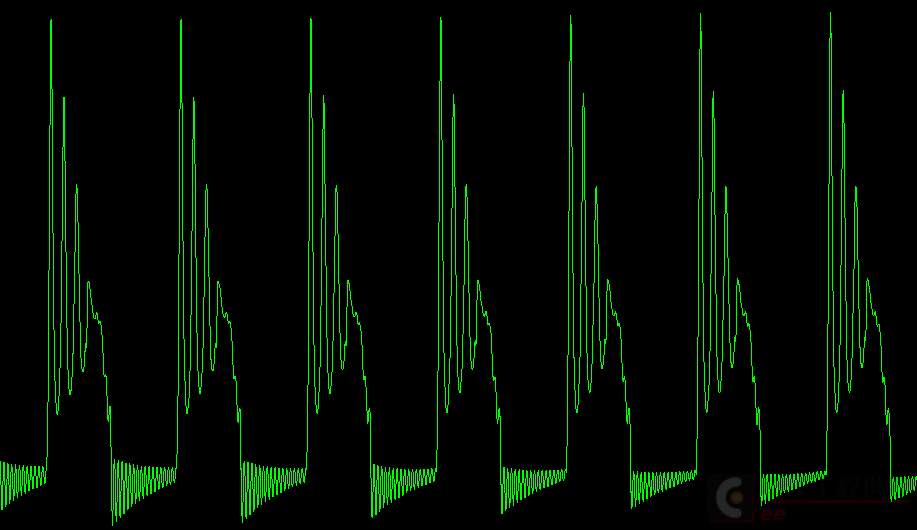

在反击变换器转换能量时，改变耦合系数K，次级线圈输出的波形差距很大。当K=1时:

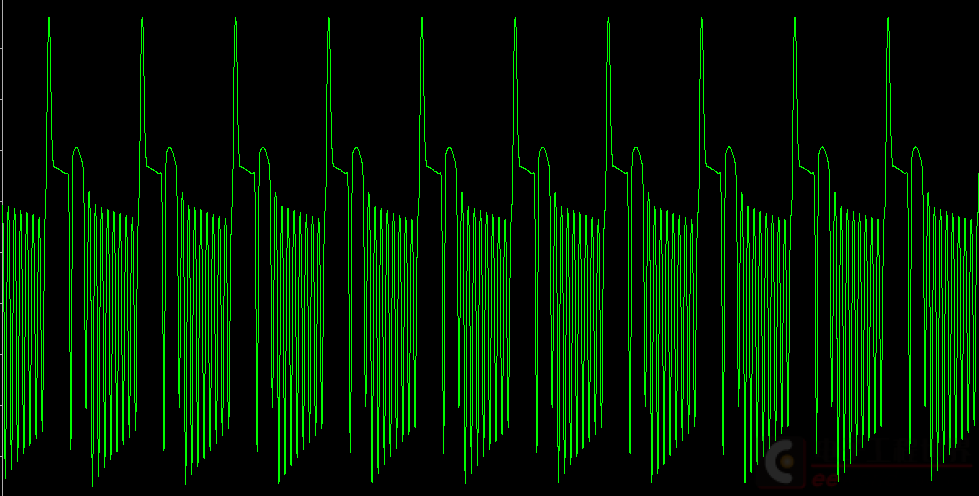

当K=0.7时：
电路的仿真图是：
还有一个问题就是为什么会有真么多的震荡，震荡是怎么产生的。在电路中总会发现这样类似的震荡，这些震荡都是怎么来的？
此帖出自小平头技术问答
当K=0.7时：
电路的仿真图是：
还有一个问题就是为什么会有真么多的震荡，震荡是怎么产生的。在电路中总会发现这样类似的震荡，这些震荡都是怎么来的？
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
“还有一个”算第二个，那么第一个问题是什么？
由电路中分布参数以及电压/电流冲击而产生。
严格说，所有的震荡，甚至包含功率转换的基本开关，都是EMI的来源
连续模式时，只有开关管关断时，由于漏感引起的震荡（Lk和C）。
断续模式时，还有副边电流为零，原边电感失去NVo嵌位，引起震荡(Lm和C）
问题是为什么变压器或者反激变换器这种在转换能量最开始的时候，再接收线圈测的是正玄波，过一个半个周期才变成应该有的波形？
