fpga应用篇(二):边沿检测

2020-02-02 12:55发布

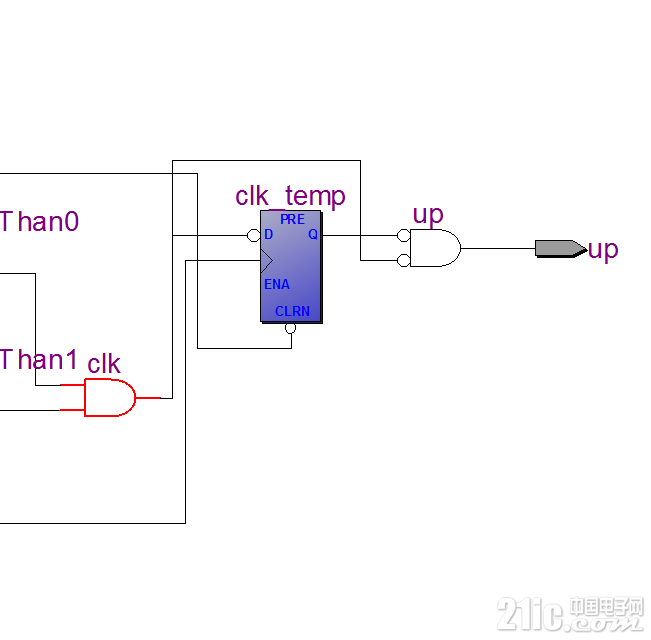

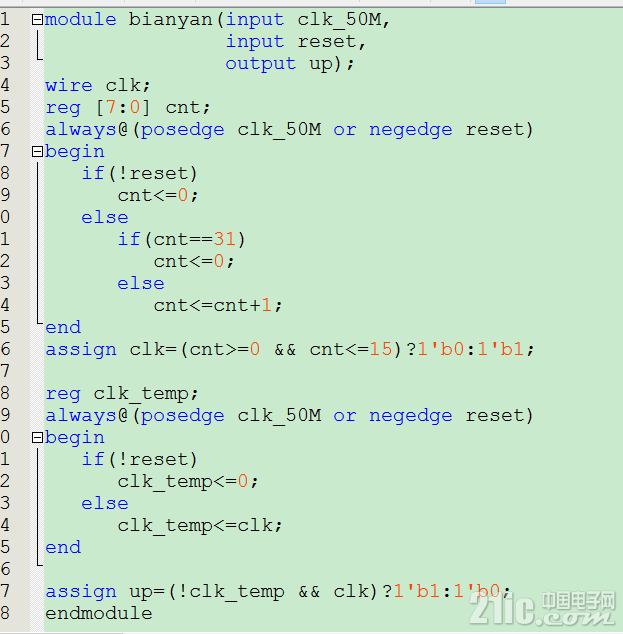

fpga应用篇():边沿检测上一篇介绍了阻塞赋值与非阻塞赋值,这次我们利用非阻塞赋值产生一个简单的应用即边沿检测,边沿检测一般用来产生使能信号。程序如下: code.png 综合后电路: 电路.png clk为主时钟分频之后得到的,程序中定义了clk_temp;我们希望clk_tempclk差一个主时钟的宽度,从综合后的电路我们可以看出,clk经过一个触发器之后生成clk_temp;符合我们的要求。 仿真.png 从仿真结果来看,clk_tempclk延迟一个主时钟的宽度,可以看出,在clk上升沿有一个和主时钟宽度一致的up信号,即完成上升沿检测。同理,下降沿检测一个道理,只需在源程序中改动一个符号的位置,你知道么?欢迎留言。
