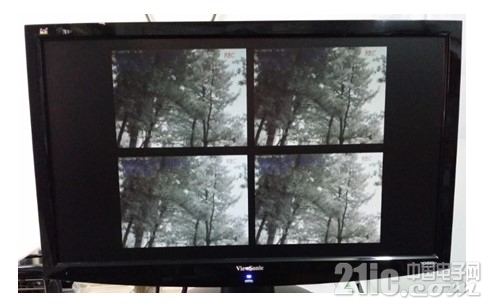

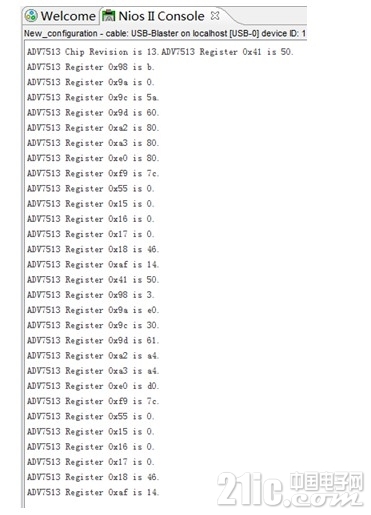

例说FPGA连载98：基于HDMI的AV采集显示之板级调试特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1c0nf6Qc ① 参考装配说明完成装配，给VIP核心板上电。② 下载例程所在的“…ex17output_files”工程目录下的的vip.sof文件到FPGA中，同时在EDS下打开目录“…ex17software”下的软件工程，并运行软件工程。③ 片刻后，我们可以看到HDMI显示器出现如图19.6所示的效果。本实例HDMI驱动显示的分辨率是1280*960，在显示界面中有4个完全一样的视频显示在整个屏幕上。 图19.6 AV视频显示效果与此同时，EDS的Nios Console窗口中，打印出一串ADV7513读取的寄存器数据，如图19.7所示。 图19.7 Nios II Console打印信息
