关于pspice仿真比较器不能正常工作的问题：

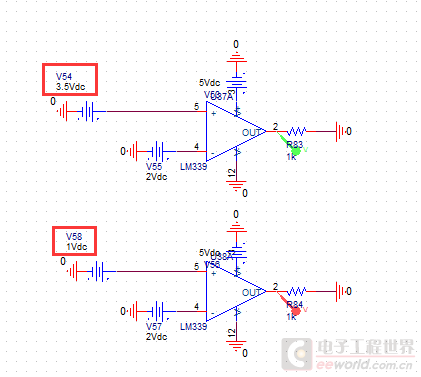

最近做实验时发现使用pspice仿真，比如LM339比较器，仿真结果与原理分析不一样，如图
![Y5[CQJ_D`H8`12]NA1O_4]N.png](data/attach/1903/i21ol7yihzqwx51f8fnwsl85bnwrsjd8.png "Y5[CQJ_D`H8`12]NA1O_4]N.png")

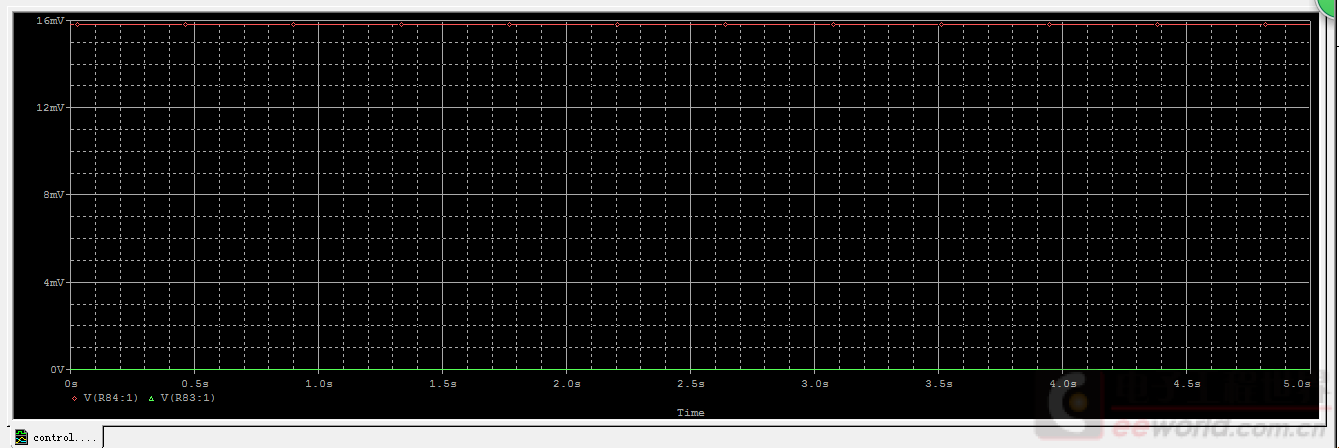

正常情况下，应该是当比较器正端电压大于2v时，输出电压为高电平，即比较器电源电压5v；当比较器正端电压小于2v时，输出电压为低电平，即0v（或者接近于零）。但实际仿真的时候，结果如图所示，完全不一样
![ME[3NO$`MM}PK(C5CX0U9]X.png](data/attach/1903/9j01vtcl3oqnwg5etldv8cuin4uh01pa.png "ME[3NO$`MM}PK(C5CX0U9]X.png")
同样的电路在Multisim里面仿真时就没问题，求大神解惑，谢谢！
此帖出自小平头技术问答
最近做实验时发现使用pspice仿真，比如LM339比较器，仿真结果与原理分析不一样，如图
正常情况下，应该是当比较器正端电压大于2v时，输出电压为高电平，即比较器电源电压5v；当比较器正端电压小于2v时，输出电压为低电平，即0v（或者接近于零）。但实际仿真的时候，结果如图所示，完全不一样
同样的电路在Multisim里面仿真时就没问题，求大神解惑，谢谢！
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
LM339输出是集电极开路方式，必须在输出端接电阻到电源正端才可以输出高电平。这个电阻往往称为上拉电阻。
你的电路中R83和R84接地，应该改接到电源正端。

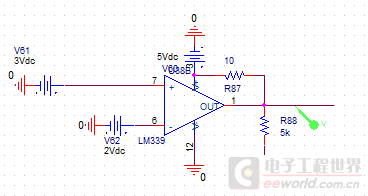

请问一下，是这样吗
这样我感觉输出是R87和R88分压，要想使输出高电平即为比较器电源电压就须使上拉电阻R87相对于R88足够小，可以这样理解吗，谢谢！

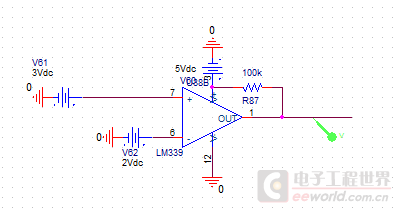

应该可以拉掉R88和地，只要加较大一点的上拉电阻就行了
4楼图是正确的，R88纯属多余。
但4楼图中R87数值太小了，通常上拉电阻总要在千欧以上。R87越小，输出低电平时耗电越多，而且R87太小，输出低电平时LM339内部输出三极管也不能通过那么大的电流。
你应该仔细阅读该芯片手册后再仿真。
