三人表决器的设计实现

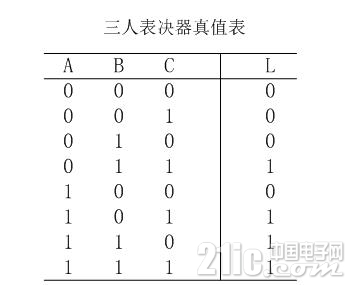

1  三人表决器的真值表
2  三人表决器的代码
  1. module         three_votes(
  2.                                    a,
  3.                                    b,
  4.                                    c,
  5.                                    l
  6.                                         );
  7. input         a,b,c;
  8. output  l;

  10. reg l;
  11. always @(a,b,c)
  12.         begin
  13.                 case({a,b,c})
  14.                         3'b000:l=1'b0;
  15.                         3'b001:l=1'b0;
  16.                         3'b010:l=1'b0;
  17.                         3'b011:l=1'b1;
  18.                         3'b100:l=1'b0;
  19.                         3'b101:l=1'b1;
  20.                         3'b110:l=1'b1;
  21.                         3'b111:l=1'b1;
  22.                         default:l=1'bz;
  23.                 endcase
  24.         end

  26. endmodule

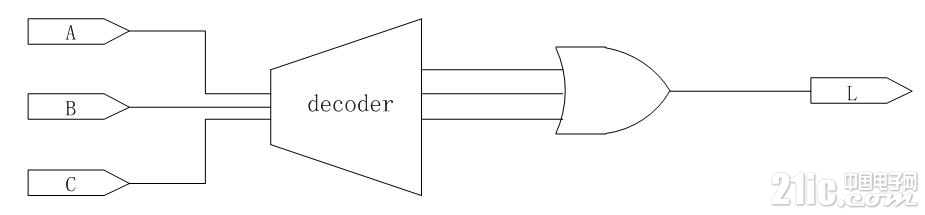

复制代码3  三人表决器的RTL级
4        用外设来实现三人表决器

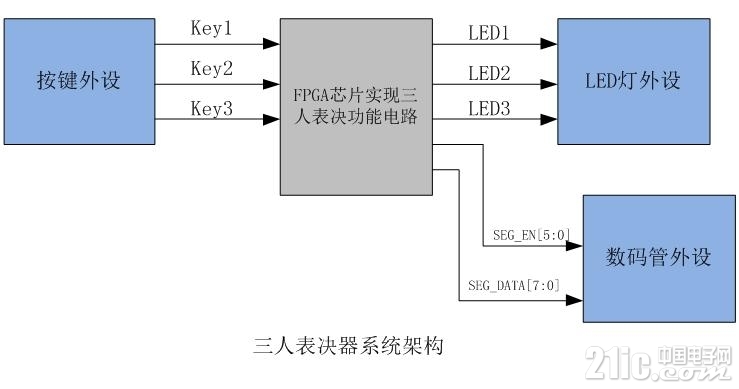

    我们需要使用的外设有LED灯、按键、数码管，然后要将其拼合在一起，就是一个实际应用的小工程。做项目的思路也是如此，当碰到一个大项目，我们要将这个大项目分成若干个小模块。在这里我们用按键作为输入进行人机交互实现投票功能，当按键按下其对应的LED灯将会点亮，表示该按键进行了投票。FPGA实现三人表决电路，数码管用来显示投票的总票数。下图是整个三人表决器的系统框图。

4.1        三人表决器源代码
  1. module three_votes(
  2.                                 key1,
  3.                                 key2,
  4.                                 key3,
  5.                                 led1,
  6.                                 led2,
  7.                                 led3,
  8.                                 seg_en,
  9.                                 seg_data
  10.                         );
  11. input key1,key2,key3;
  12. output led1,led2,led3;
  13. output [5:0]seg_en;
  14. output [6:0]seg_data;

  16. parameter         SEG_NUM0=7'h3f,
  17.                 SEG_NUM1=7'h06,
  18.                 SEG_NUM2=7'h5b,
  19.                 SEG_NUM3=7'h4f;
  20. assign seg_en=6'b11111_0;

  22. reg [6:0]seg_data;
  23. reg led1,led2,led3;
  24. always @(key1,key2,key3)
  25.         begin
  26.                 case({key1,key2,key3})
  27.                         3'b000:        begin        //three led
  28.                                                         {led1,led2,led3}=3'b000;
  29.                                                         seg_data=SEG_NUM3;
  30.                                                 end
  31.                         3'b001:         begin        //two led
  32.                                                         {led1,led2,led3}=3'b001;
  33.                                                         seg_data=SEG_NUM2;
  34.                                                 end
  35.                         3'b010:        begin        //two led
  36.                                                         {led1,led2,led3}=3'b010;
  37.                                                         seg_data=SEG_NUM2;
  38.                                                 end
  39.                         3'b011:         begin        //one led
  40.                                                         {led1,led2,led3}=3'b011;
  41.                                                         seg_data=SEG_NUM1;
  42.                                                 end
  43.                         3'b100:         begin        //two led
  44.                                                         {led1,led2,led3}=3'b100;
  45.                                                         seg_data=SEG_NUM2;
  46.                                                 end
  47.                         3'b101:         begin        //one led
  48.                                                         {led1,led2,led3}=3'b101;
  49.                                                         seg_data=SEG_NUM1;
  50.                                                 end
  51.                         3'b110:         begin        //one led
  52.                                                         {led1,led2,led3}=3'b110;
  53.                                                         seg_data=SEG_NUM1;
  54.                                                 end
  55.                         3'b111:         begin        //zero led
  56.                                                         {led1,led2,led3}=3'b111;
  57.                                                         seg_data=SEG_NUM0;
  58.                                                 end
  59.                         default:        begin        //zero led
  60.                                                         {led1,led2,led3}=3'b111;
  61.                                                         seg_data=SEG_NUM0;
  62.                                                 end
  63.                 endcase
  64.         end

  66. endmodule
复制代码5        总结
这个小的工程项目，只是让我们先对FPGA有个初步的了解，对系统先有个概念。下面的工程，会逐步深入。
