例说FPGA连载50：NAND Flash实例之功能概述特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1c0nf6Qc

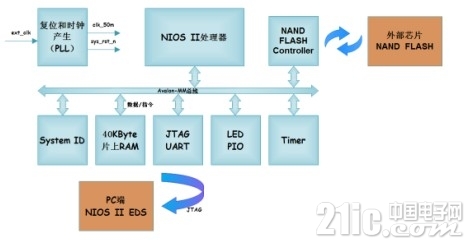

本实例在工程实例3的基础上，添加了一个自定义的NAND Flash控制器组件，如图6.1所示，这个组件也是挂在Qsys系统的Avalon-MM总线上。NAND Flash复杂的底层驱动时序都由这个控制器内部产生，无需NIOS II处理器直接参与。NIOS II处理器只需要通过Avalon-MM总线对相关寄存器进行读写就可以实现NAND Flash的读写。

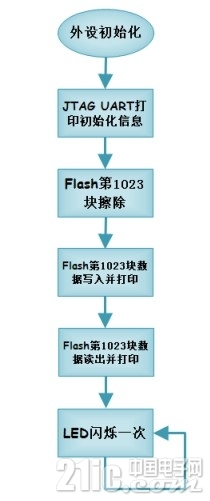

图6.1 工程实例4系统框图 在搭建的这个Qsys平台上，我们需要运行一个简单的NAND Flash擦除、写入和读出的操作。软件流程如图6.2所示，在外设初始化后，通过JTAG UART打印一串初始化信息；接着依次对NAND Flash的第1023块（Block）存储区执行擦除、写入操作，同时打印所有写入数据和读出数据进行比较；完成以上操作后，LED闪烁。
图6.2 工程实例4软件流程图
