USB-FPGA-SRAM-DAC-PWM工业运动控制卡，欢迎评价

2020-02-03 10:10发布

站内问答 / FPGA
9153 8 8
本帖最后由 feihufuture 于 2015-10-28 23:01 编辑

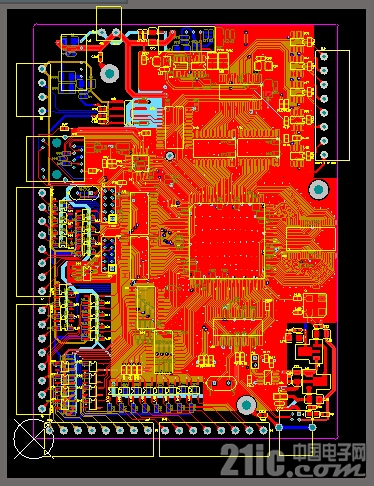

第二层是GND 第三层是+3.3V， 高速低速光耦、运放堆电压计算式都有用

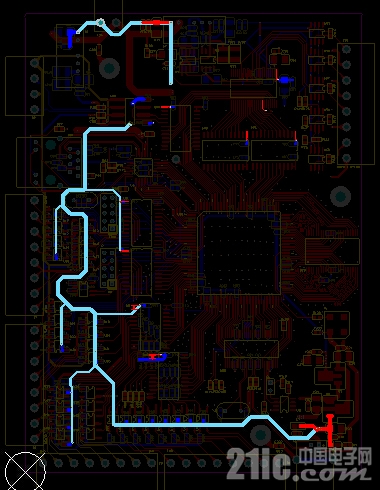

+5V电源

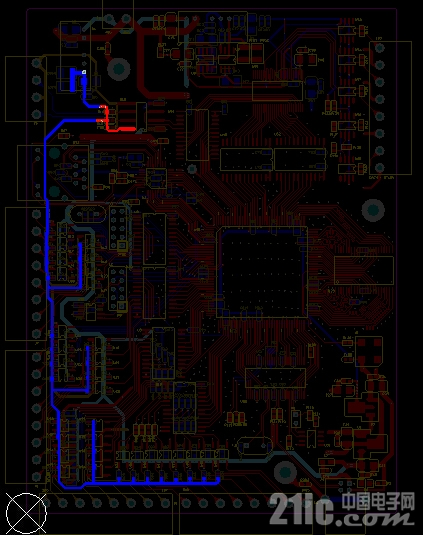

隔离地走线

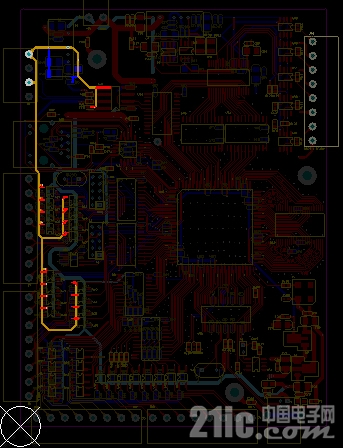

隔离5V走线




友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
feihufuture
1楼-- · 2020-02-03 14:27
有人跟我做类似产品的么？:lol
xxyyzz123
2楼-- · 2020-02-03 15:52
相当普通. 做完一个事情,得意地显摆一下也很正常
feihufuture
3楼-- · 2020-02-03 19:14
xxyyzz123 发表于 2015-10-30 00:37
相当普通. 做完一个事情,得意地显摆一下也很正常

:lol  能不能给意见？
rongzhai
4楼-- · 2020-02-03 19:20
 精彩回答 2  元偷偷看……
feihufuture
5楼-- · 2020-02-03 23:57
rongzhai 发表于 2015-11-14 10:32
电源共阻抗很严重啊

可否详细说下，谢谢了，膜拜中
Dongfangyuxiao
6楼-- · 2020-02-04 05:19
顶!牛!
