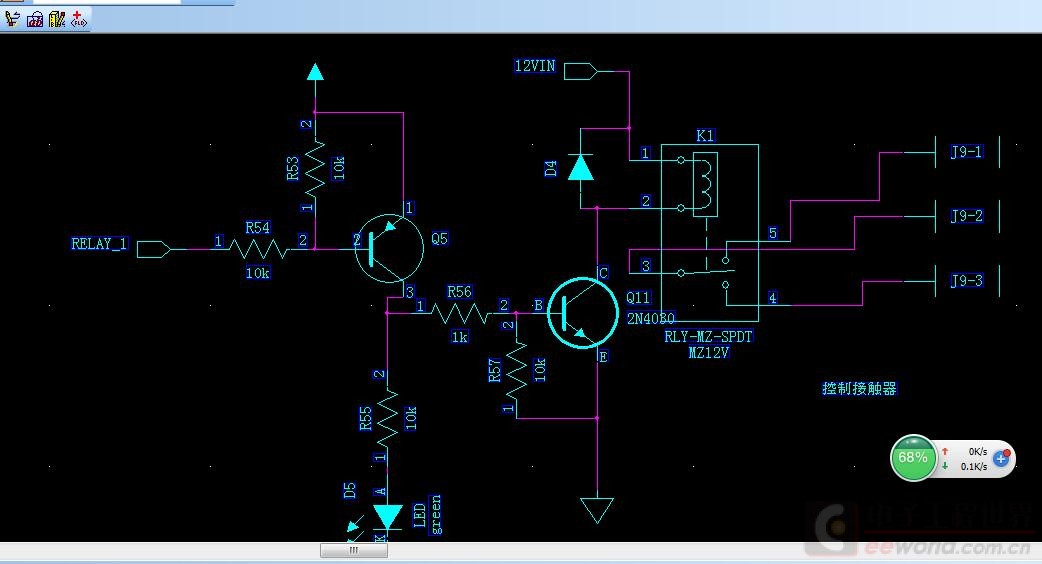

< 不要用这种驱动方式，单片机输出高时，对于Q5发射极电源不一定是相等电位。你需要测试单片机输出口高时与Q5发射极电位是不是为0.如果有电位差赶紧改逻辑，Q5换NPN驱动。

图为低有效驱动，确认前端输出为逻辑0电平。不过，该电路设计不佳，LED也不会亮或者亮度极低。改进：R54应减小至1K，R55去掉，把LED串到Q11基极回路中，同时大幅减小R56。

2楼所及是要求前端驱动的高电平与Q5供电同源，均需是5V电源，如果前端是3V输出，那么Q5会一直导通。

本帖最后由 chenbingjy 于 2018-5-11 20:31 编辑

chunyang 发表于 2018-5-11 20:27
2楼所及是要求前端驱动的高电平与Q5供电同源，均需是5V电源，如果前端是3V输出，那么Q5会一直导通。

是的，就是这样。我后来把Q5,R53,R54都去掉了。直接接到R56左端。
