例说FPGA连载46:Qsys系统搭建与软件开发之功能概述

2020-02-03 10:12发布

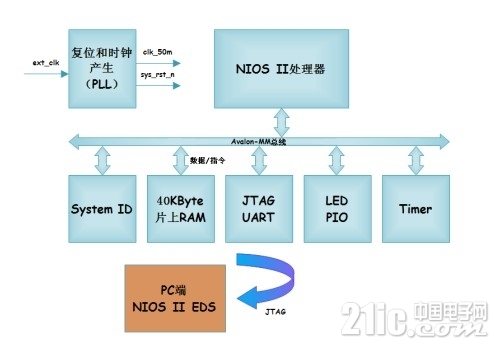

例说FPGA连载46Qsys系统搭建与软件开发之功能概述特权同学,版权所有配套例程和更多资料下载链接:http://pan.baidu.com/s/1c0nf6Qc 1.jpg         如图5.1所示,本实例使用Quartus IIQsys评估构建一个片上系统。这个系统有NIOS II处理器,它的代码和数据都是存储在40Kbyte的片上RAM中运行的。此外,还有一些常见外设如System IDJTAG UARTLED PIOTimer(定时器)。JTAG UART使用PCVIP核心板之间的JTAG连接进行数据传输,在系统调试中非常实用。        本实例搭建好一个最基本的嵌入式处理器硬件平台后,将编写一个最简单的LED闪烁的软件程序运行在NIOS II处理器上。 2.jpg 5.1工程实例3功能框图        本实例的软件流程图如图5.2所示。程序运行后,首先会进入后台进行相关外设的初始化操作,这个步骤在我们编写的应用软件上是看不到的。接着通过JTAG UARTEDSNIOS II处理器的软件开发工具)上打印一串字符,最后进入while循环中进行LED指示灯闪烁控制。 3.jpg 5.2工程实例3软件流程图
