< 看起来像是发生寄生振荡。

两种可能：

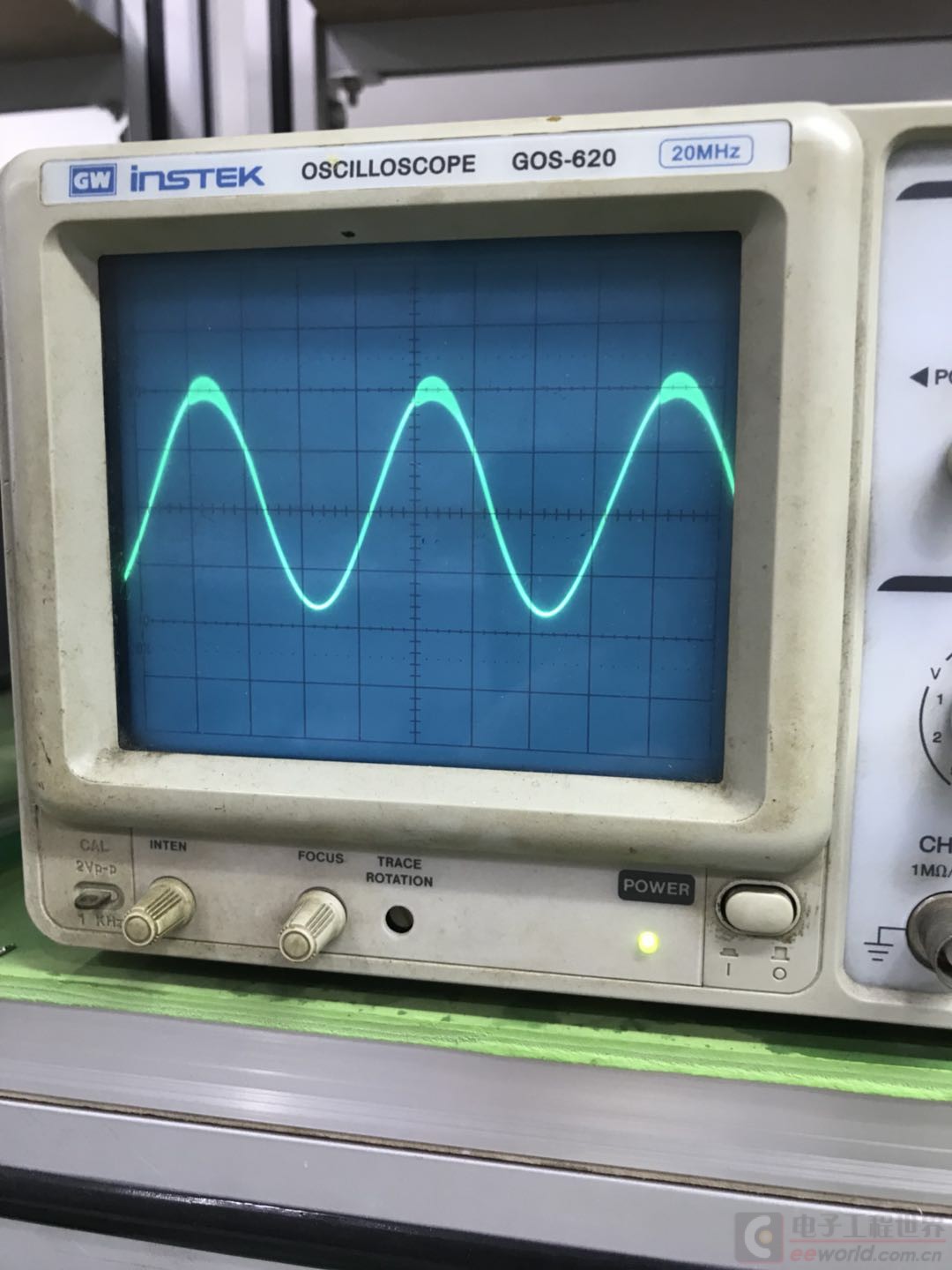

一是发生了寄生振荡；二是电源纹波太大，电源电压较低时输出幅度减小，电源电压较高时输出幅度增大，幅度较小和幅度较大的波形叠加后示波器屏幕上即出现这样的波形。

maychang 发表于 2018-5-10 12:16
两种可能：
一是发生了寄生振荡；二是电源纹波太大，电源电压较低时输出幅度减小，电源电压较高时输出幅度 ...

这种现象只有在输出功率变大的时候出现，并且只有正半周出现，同样的板子和布线，以前设计出来都没有问题，近两年才开始出现，并且基本每块板都有。

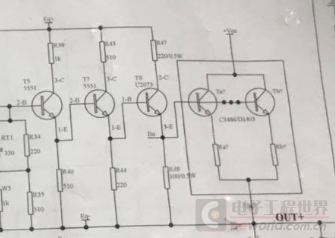

级联部分电路图如下：从第一个管子开始就有这种失真。

图

苏小鱼24 发表于 2018-5-10 14:57
这种现象只有在输出功率变大的时候出现，并且只有正半周出现，同样的板子和布线，以前设计出来都没有问题 ...

这部分电路，前级使用三级发射极输出，末级是若干三极管并联，想必输出功率不小。
这么大功率，估计是推挽输出。推挽的两半参数不可能完全相同，所以“这种现象只有在输出功率变大的时候出现，并且只有正半周出现”完全正常。3楼所说“两种可能”均有可能。
