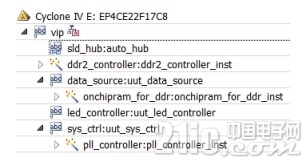

例说FPGA连载44：DDR控制器集成与读写测试之Verilog代码解析特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1c0nf6Qc 本实例有8个模块，3个层级。其层次结构如图4.22所示。 图4.22 代码层次图● vip.v是顶层模块，其下例化了5个子模块，即sld_hub.vhd模块、ddr2_controller.v模块、data_source.v模块、onchipram_for_ddr.v模块、led_controller.v模块和sys_ctrl.v模块。该模块仅仅用于子模块间的接口连接，以及和FPGA外部的接口定义，该模块中未作任何的逻辑处理。● sld_hub.vhd二级子模块是一个软核IP，编译时自动产生，不是我们在顶层代码vip.v中例化的。它用于我们FPGA的片内RAM和Quartus II之间通过JTAG进行数据交互。换句话说，这个模块其实是一个JTAG协议的接口实现模块。该模块是VHDL编写，并且内部代码对用户是一个“黑盒”，我们只要会使用它就可以，无需关心它的代码内容。● ddr2_controller.v二级子模块也是一个软核IP，实现DDR2的时序控制功能，并且通过一个简单的Avalon接口实现DDR2和FPGA逻辑之间的读写数据传输。其实该模块下还有多个子模块，但由于只是一个IP核，内部代码不直接开放，所以我们姑且认为它是我们工程中的一个模块。● data_source.v二级子模块是用户逻辑，我们用它定时产生一组写入DDR2地址0-1023的连续的有规律的数据；并且我们也会定时的读出DDR2地址0-1023地址的数据，将这些数据再写入到FPGA例化的片内RAM里。● onchipram_for_ddr.v三级子模块是硬核IP，它例化实现了FPGA的一块片内RAM空间。● sys_ctrl.v二级子模块中例化了PLL模块，并且对输入PLL的复位信号以及PLL锁定后的复位信号进行“异步复位，同步释放”的处理，确保系统的复位信号稳定可靠。● pll_controller.v三级子模块为FPGA器件特有的IP硬核模块，其主要功能是产生多个特定输入时钟的分频、倍频、相位调整后的输出时钟信号。● led_controller.v二级子模块进行24位计数器的循环计数，产生分频信号用于实现LED指示灯的闪烁。
