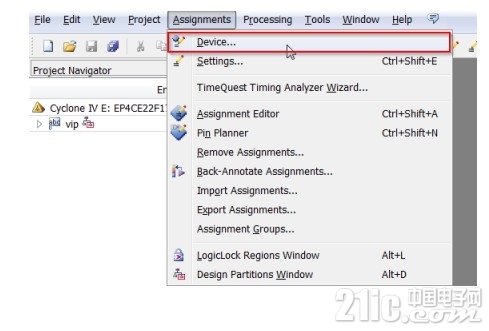

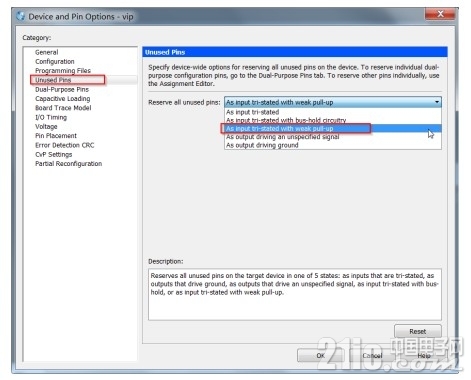

例说FPGA连载35PLL例化配置与LED之闲置引脚设置特权同学,版权所有配套例程和更多资料下载链接:http://pan.baidu.com/s/1c0nf6Qc 1.jpg         FPGA使用中,我们常常会遇到一些闲置不使用引脚带来的麻烦。对于这些闲置不使用的引脚,最好在工具软件上将他们设置为“输入三态”,这样可以避免很多稀奇古怪的问题。下面简单的说一下如何在Quartus II工程中做这个设置。如图3.30所示,点击菜单栏的“AssigmentàDevice…”。 2.jpg 3.30 菜单选择Device如图3.31所示,在打开的Device页面中,点击“Device and Pin Options…”选项。 3.jpg 3.31 Device选项卡如图3.32所示,在弹出的窗口中,选择“Unused Pins”选项卡,然后在“Reserve all unused pins”后面的下拉框中选择“As input tri-stated”即可。 4.jpg 3.32 Device and Pin Options选项卡        完成设定后,重新编译Quartus II的工程,则设置生效。
