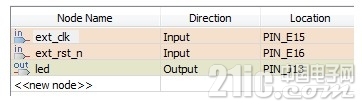

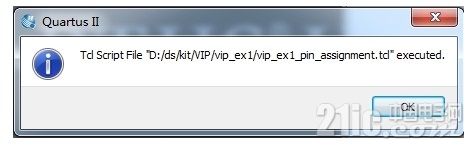

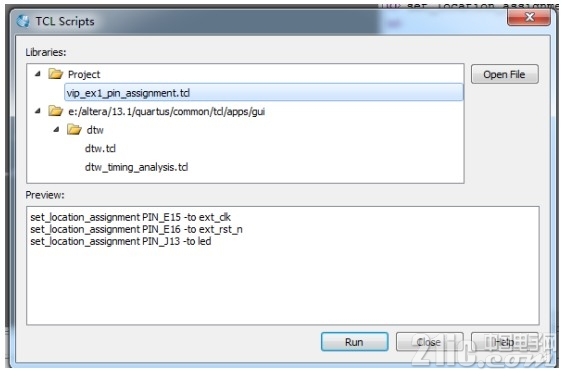

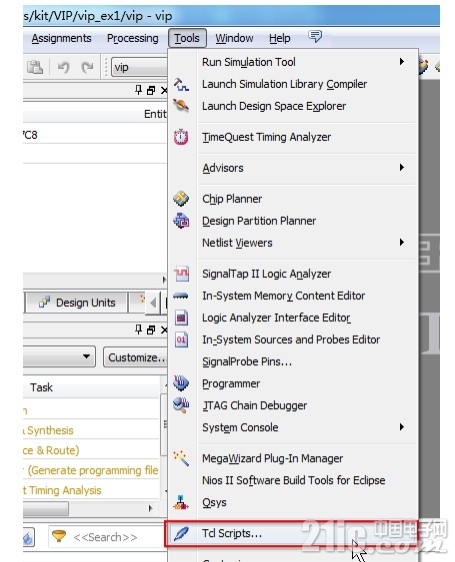

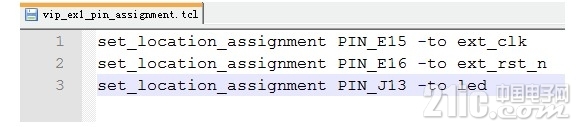

例说FPGA连载34：PLL例化配置与LED之使用TCL Scripts进行引脚分配特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1c0nf6Qc 还有一种快速的批量引脚分配方式，首先我们新建一个“*.tcl”为后缀的文件，并且把该文件存放在对应的Quartus II工程目录下。然后输入引脚分配的tcl脚本，如图3.25所示。 图3.25 批量引脚分配脚本        接着如图3.26所示，点击菜单栏“ToolsàTcl Scripts…”。 图3.26 菜单选择Tcl Scripts        弹出的“TCL Scripts”界面如图3.27所示。我们可以选择“LibrarysàProject”下面所对应的我们刚刚创建的“vip_ex1_pin_assignment.tcl”文件，对应的“Preview”下面就出现了文件中所有脚本的预览。 图3.27 Tcl Scripts界面        点击“TCL Scripts”界面右下角的“Run”按钮，则完成引脚分配，弹出如图3.28所示的提示窗口。 图3.28 tcl脚本执行完成提示        回到“Pin Planner”中，如图3.29所示，同样可以看到所有引脚自动完成分配。 图3.29 Pin Planner中引脚分配        话说“条条大路通罗马”，这三种引脚分配方式都很实用，大家可以根据自己的喜好或习惯选择。我们的建议是，第一次对工程引脚做分配，不妨选择“Pin Planner”进行分配；而今后需要重复的对一样信号名的引脚做分配时，可以考虑用后面的tcl方式，只要简单的复制前面做过的引脚分配脚本即可。
