哪位“ 熟悉Xilinx或Altera PFGA芯片的结构及外围设备应用 ” ?

2020-02-03 10:48发布

本帖最后由 ElectronF0 于 2016-9-17 01:19 编辑

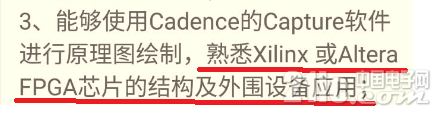

见附图,为一家公司招聘要求中的第三条;
失业了,找工作中,想去 这家公司面试,可是 不熟悉 Xilinx或Altera PFGA芯片的结构及外围设备应用

请问,哪位 “ 熟悉Xilinx或Altera PFGA芯片的结构及外围设备应用 ” ?给讲下,大概的讲下也行。


谢谢 !



友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
玄德
1楼-- · 2020-02-03 15:48

和“熟练使用Xilinx或Altera PFGA芯片”一样吧?


ElectronF0
2楼-- · 2020-02-03 21:25
玄德 发表于 2016-9-17 09:42
和“熟练使用Xilinx或Altera PFGA芯片”一样吧?

谢谢皇叔 ,确实有此意呀
ecoren
3楼-- · 2020-02-03 23:17
FPGA画原理图比较灵活,IO基本上就是随便连,CLK和内部时钟源连接,有时钟要求的外设,要连到
CLK脚(例如,PCM的CLK,需要一个这样的引脚),每个bank可以用不同电源供电,根据信号电平来定就好了。
ElectronF0
4楼-- · 2020-02-03 23:22
 精彩回答 2  元偷偷看……
