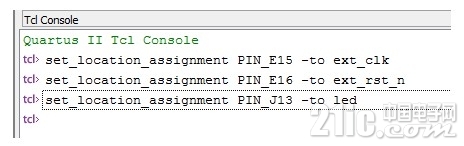

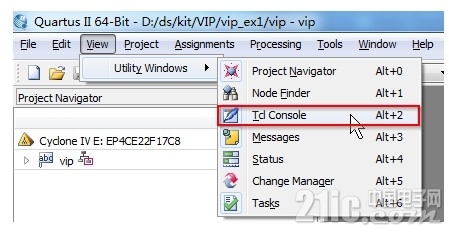

例说FPGA连载33：PLL例化配置与LED之使用Tcl Console进行引脚分配特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1c0nf6Qc         Tcl（Tool Command Language），即工具命令语言。是一种好用易学的编程语言。在EDA工具中广泛使用，几乎所有FPGA开发工具都支持这种语言进行辅助设计。例如这里我们就要尝试用tcl脚本进行FPGA的引脚分配。        前面对ext_clk的引脚分配，我们可以用如下语句实现。set_location_assignment PIN_E15 -to ext_clk        语法“set_location_assignment PIN_A –to B”是固定格式，A代表FPGA引脚号，B代表FPGA内部的信号名称。就这么简单。这个脚本要写到哪里？如图3.22所示，点击菜单栏“ViewàUtility WindowsàTcl Console”。 图3.22 菜单选择Tcl Console        接着如图3.23所示，我们在“Tcl Console”中输入以下的3条引脚分配脚本，最后点击“回车”。 图3.23 Tcl Console中进行引脚分配        此时，我们回到“Pin Planner”中，如图3.24所示，也可以看到所有引脚自动完成分配。 图3.24 Pin Planner中引脚分配
