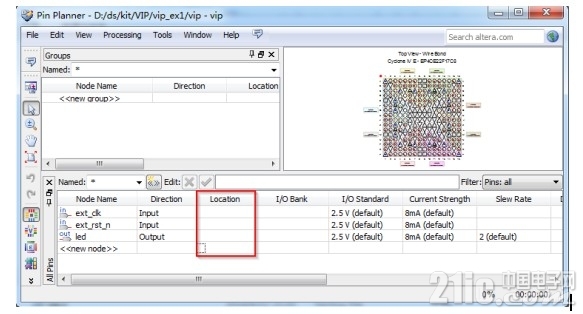

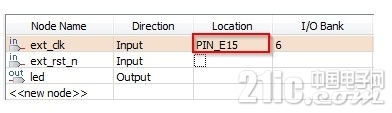

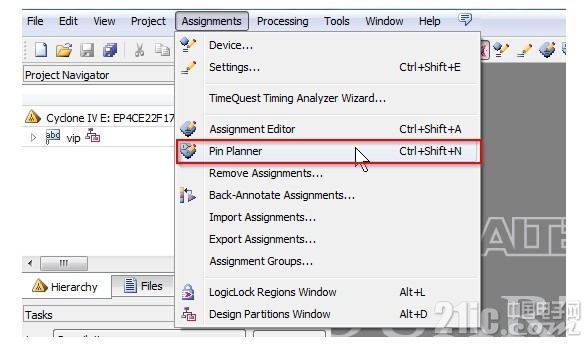

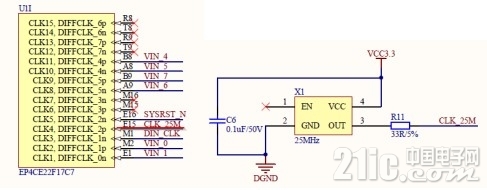

例说FPGA连载32：PLL例化配置与LED之使用Pin Planner进行引脚分配特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1c0nf6Qc 如图3.18所示，点击菜单栏“AssignmentsàPin Planner”。 图3.18 菜单选择Pin Planner在弹出的“Pin Planner”中，找到如图3.19所示的“All Pins”选项卡。“Node Name”罗列了所有在设计工程的顶层代码中申明过的引脚信号，我们找到它们所对应的“Location”列，这里可以输入或者查找相应的引脚进行分配。 图3.19 Pin Planner界面        如图3.20所示，我们给ext_clk对应的Location列输入了引脚号“E15”。这就完成了ext_clk信号的引脚分配。 图3.20 Pin Planner引脚分配        引脚分配是基于什么？拍拍脑袋，随心所欲？非也，引脚的分配一定是有理有据，那就是我们已经设计好的硬件原理图。如图3.21所示，这里FPGA所使用的时钟信号ext_clk对应原理图上的网络名CLK_25M，它的FPGA引脚号是E15，那么我们就给它分配E15。 图3.21 时钟信号的引脚连接原理图
