例说FPGA连载29:HDMI显示驱动子板设计

2020-02-03 10:55发布

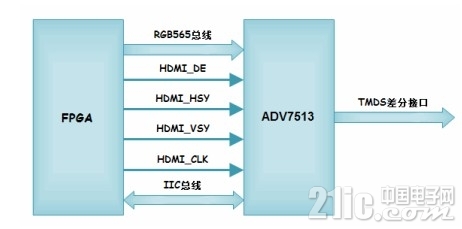

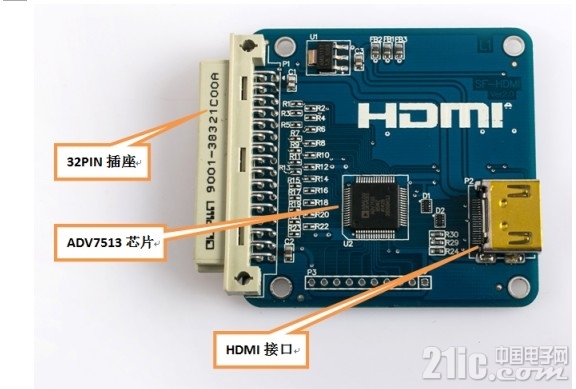

例说FPGA连载29HDMI显示驱动子板设计特权同学,版权所有配套例程和更多资料下载链接:http://pan.baidu.com/s/1c0nf6Qc 1.jpg SF-HDMI显示驱动子板上板载HDMI控制器芯片ADV7513,FPGA与ADV7513芯片之间的接口示意如图2.53所示。RGB565总线用于显示图像的传输;同步控制信号HDMI_DE、HDMI_HSY、HDMI_VSY、HDMI_CLK产生时序配合RGB565总线完成图像的传输;IIC总线用于FPGA对ADV7513的寄存器配置,实现ADV7513接口模式和工作模式的初始化配置。 2.jpg 2.53 FPGA与ADV7513芯片接口示意图        SF-HDMI子板的实物图片如图2.54。 3.jpg 2.54 SF-HDMI子板实物照片SF-HDMI与FPGA引脚定义如表2.10所示。2.10 SF-HDMI与FPGA引脚定义名称位置功能描述HDMI_INTP1-5ADV7123芯片配置中断信号。I2C_SCLP1-6ADV7123芯片配置IIC总线时钟信号。I2C_SDAP1-7ADV7123芯片配置IIC总线数据信号。HDMI_R4P1-8ADV7123芯片红 {MOD}数据总线。HDMI_CLKP1-9ADV7123芯片同步时钟信号。HDMI_R3P1-10ADV7123芯片红 {MOD}数据总线。HDMI_R2P1-11ADV7123芯片红 {MOD}数据总线。HDMI_R1P1-12ADV7123芯片红 {MOD}数据总线。HDMI_R0P1-13ADV7123芯片红 {MOD}数据总线。HDMI_G3P1-14ADV7123芯片绿 {MOD}数据总线。HDMI_G2P1-15ADV7123芯片绿 {MOD}数据总线。HDMI_G1P1-16ADV7123芯片绿 {MOD}数据总线。HDMI_G0P1-17ADV7123芯片绿 {MOD}数据总线。HDMI_G4P1-18ADV7123芯片绿 {MOD}数据总线。HDMI_G5P1-19ADV7123芯片绿 {MOD}数据总线。HDMI_B4P1-20ADV7123芯片蓝 {MOD}数据总线。HDMI_B3P1-21ADV7123芯片蓝 {MOD}数据总线。HDMI_B2P1-22ADV7123芯片蓝 {MOD}数据总线。HDMI_B1P1-23ADV7123芯片蓝 {MOD}数据总线。HDMI_B0P1-24ADV7123芯片蓝 {MOD}数据总线。HDMI_DEP1-25ADV7123芯片数据总线使能信号。HDMI_HSYP1-26ADV7123芯片行同步信号。HDMI_VSYP1-17ADV7123芯片场同步信号。
