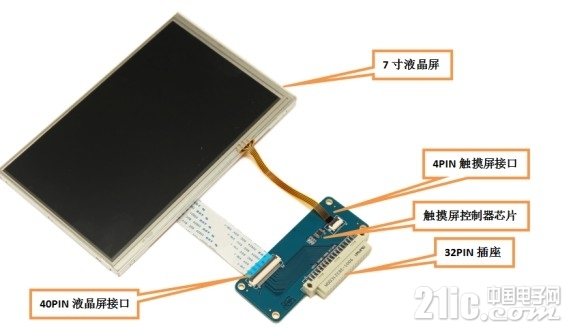

例说FPGA连载27：7寸工业液晶屏子板设计特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1c0nf6Qc SF-L70子板以及液晶屏的实物照片如图2.47所示。 图2.47 SF-L70子板实物照片SF-L70子板连接到FPGA的主要接口定义如表2.8所示。表2.8 SF-L70子板连接引脚定义名称位置功能描述AWSDAP3-5触摸屏控制器芯片的IIC数据信号。AWSCLP3-6触摸屏控制器芯片的IIC时钟信号。AWIRQP3-7触摸屏控制器芯片的IIC中断信号。LCD_ADJP3-8液晶屏背光控制信号。LCD_DEP3-9液晶屏数据总线使能信号。LCD_B4P3-10液晶屏蓝 {MOD}数据总线。LCD_B3P3-11液晶屏蓝 {MOD}数据总线。LCD_B2P3-12液晶屏蓝 {MOD}数据总线。LCD_B1P3-13液晶屏蓝 {MOD}数据总线。LCD_B0P3-14液晶屏蓝 {MOD}数据总线。LCD_G5P3-15液晶屏绿 {MOD}数据总线。LCD_G4P3-16液晶屏绿 {MOD}数据总线。LCD_G3P3-17液晶屏绿 {MOD}数据总线。LCD_G2P3-18液晶屏绿 {MOD}数据总线。LCD_G1P3-19液晶屏绿 {MOD}数据总线。LCD_G0P3-20液晶屏绿 {MOD}数据总线。LCD_R4P3-21液晶屏红 {MOD}数据总线。LCD_R3P3-22液晶屏红 {MOD}数据总线。LCD_R2P3-23液晶屏红 {MOD}数据总线。LCD_R1P3-24液晶屏红 {MOD}数据总线。LCD_R0P3-25液晶屏红 {MOD}数据总线。LCD_CLKP3-26液晶屏数据同步时钟信号。
