例说FPGA连载24：FX2（USB 2.0）外设子板设计特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1c0nf6Qc file:///C:UserspcAppDataLocalTempksohtmlwps790F.tmp.png

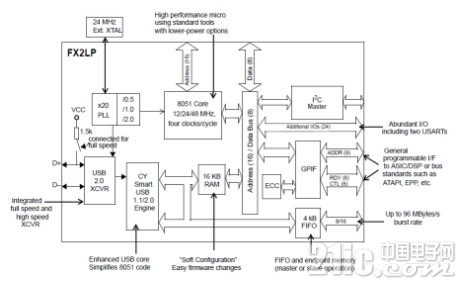

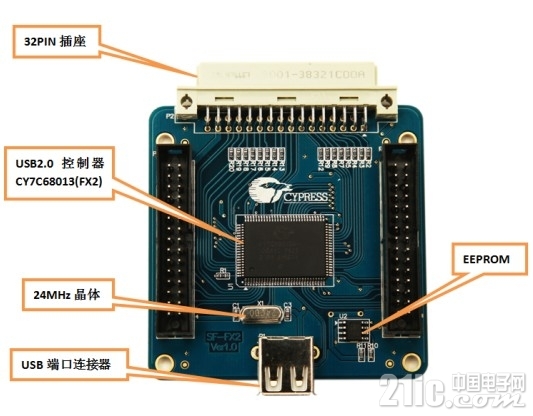

SF-FX2子板的实物照片如图2.41所示。 file:///C:UserspcAppDataLocalTempksohtmlwps792F.tmp.jpg 图2.41 SF-FX2子板实物照片FX2（CY7C68013）是一款集成8051单片机的灵活的USB2.0控制器，其带宽可以接近USB2.0标称的480Mbps。FX2的内部功能框图如图2.42所示。从图中不难看出，8051实际上并不直接参与USB数据的实际传输，而只是做一些基本的配置。从GPIF（或SlaveFIFO）接口传输的数据，在FX2内部传到了RAM中进行缓存，并且可以直接送到USB2.0的phy中传输给USB设备。 file:///C:UserspcAppDataLocalTempksohtmlwps7940.tmp.jpg 图2.42 FX2内部功能框图SF-FX2子板和SF-VIP核心板需要进行连接的主要接口定义如表2.5所示。表2.5 SF-FX2子板连接引脚定义名称位置功能描述SLCLKP2-19FIFO读写时钟同步信号。SLCS#P2-16FIFO片选信号，低电平有效。SLOE#P2-14FIFO输出使能信号，低电平有效。SLRD#P2-26FIFO读使能信号，低电平有效。SLWR#P2-27FIFO写使能信号，低电平有效。SLPKTEND#P2-15FIFO包结束信号。SLFLAGAP2-13FIFO读空标志位，低电平有效。SLD0P2-5FIFO数据总线。SLD1P2-6FIFO数据总线。SLD2P2-7FIFO数据总线。SLD3P2-8FIFO数据总线。SLD4P2-9FIFO数据总线。SLD5P2-10FIFO数据总线。SLD6P2-11FIFO数据总线。SLD7P2-12FIFO数据总线。SLD8P2-17FIFO数据总线。SLD9P2-18FIFO数据总线。SLD10P2-20FIFO数据总线。SLD11P2-21FIFO数据总线。SLD12P2-22FIFO数据总线。SLD13P2-23FIFO数据总线。SLD14P2-24FIFO数据总线。SLD15P2-25FIFO数据总线。SLA0P3-5FIFO地址。SLA1P3-3FIFO地址。SLFLAGBP3-7FIFO写满标志位，低电平有效。
