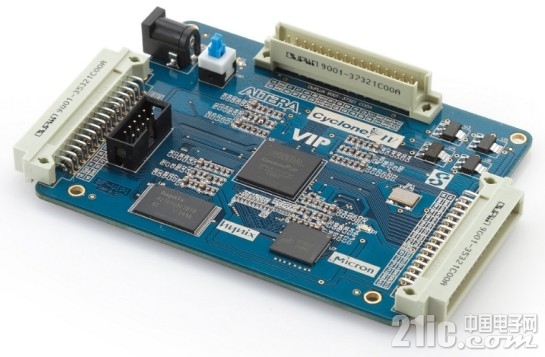

例说FPGA连载21：扩展外设子板设计特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1c0nf6Qc 如图2.34所示，围绕FPGA器件设计的核心板，它的诱人之处在于引出的3个32PIN插座。这3组可扩展的接口，可以连接各种各样的外设子板，可以作为一个电子爱好者无限DIY的平台。针对于这个核心板，我们目前已经推出的可用于实现一些项目工程的外设子板有AD/DA外设子板、UART/USB外设子板、FX2（USB 2.0）外设子板、CMOS摄像头子板、AV视频采集子板设计、7寸工业液晶屏子板、VGA显示驱动子板和HDMI显示驱动子板。 图2.34 FPGA核心板实物照片如表2.1所示，这是我们目前推出的核心板和各个子板的主要外设列表。表2.1 各个子板的外设列表模块名称主要外设SF-VIPFPGA核心板● Cyclone IV FPGA● 64Mbit SPI FLASH● 32M*16bit DDR2 SDRAM● 128M*8bit NAND Flash● 3.3V/2.5V/1.8V/1.2V电源转换电路● 25MHz有源晶振● RC复位电路● 1个电源插座● 1个电源开关● 1个电源指示灯● 1个FPGA控制指示灯● JTAG插座● 3个32pin扩展插座SF-BASEAD/DA外设子板● AD芯片TLC549● DA芯片DAC5571● 1个32pin的插座● 1个有源蜂鸣器● 8个LED指示灯● 4位7段数码管SF-USBUART/USB外设子板● 1个32pin的插座● USB芯片CH376S● USB转UART芯片FT232● 12MHz晶体● 2个轻触按键● 1个SD卡插座● 1个USB插座用于USB传输● 1个USB插座用于UART传输SF-FX2FX2（USB 2.0）外设子板● 1个32pin的插座● 2个30PIN引脚引出插座● 24MHz晶体● USB控制器芯片CY7C68013SF-MT9D111CMOS摄像头子板● 1个32pin的插座● 200万像素CMOS摄像头芯片MT9D111SF-AVAV视频采集子板● 1个32pin的插座● AV视频解码器ADV7180● 3个标准RCA端子● 1颗1.8V LDO芯片● 28.63636MHz有源晶振SF-L707寸工业液晶屏子板● 1个32pin的插座● 触摸屏控制器芯片AW2083● 4PIN的FFC插座用于连接触摸屏● 40PIN的FFC插座用于连接液晶屏● 配套1块7寸800*480真彩液晶屏SF-VGAVGA显示驱动子板● 1个32pin的插座● DAC芯片ADV7123● 1个VGA连接器SF-HDMIHDMI显示驱动子板● 1个32pin的插座● 1个标准HDMI Type-A插座● HDMI传输芯片ADV7513● 1颗1.8V LDO芯片
