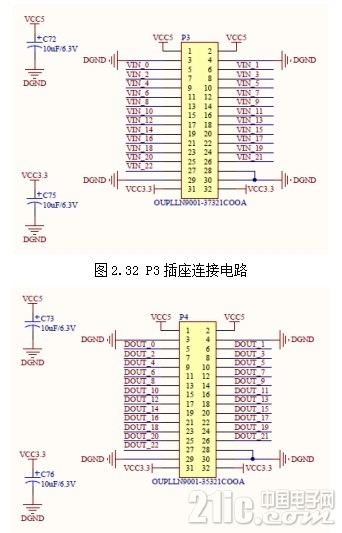

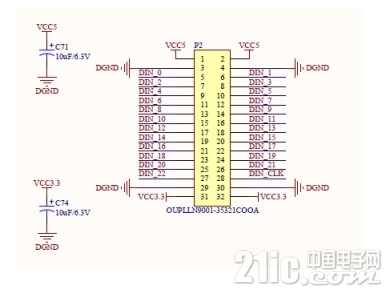

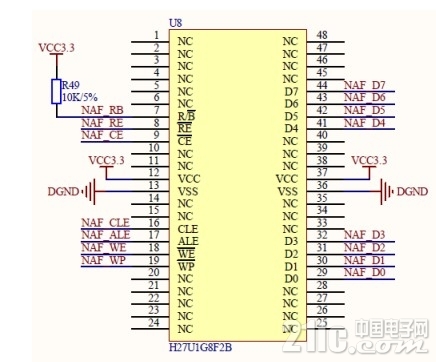

例说FPGA连载20：NAND Flash电路与扩展电路设计特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1c0nf6Qc 如图2.29所示，这是NAND Flash芯片的接口电路。只要NAND Flash的R/B#（Ready/Busy#）信号上拉，其他信号都连接到FPGA的I/O引脚上就好。 图2.29 NAND Flash芯片接口电路如图2.30所示，核心板上专门留了一个LED指示灯连接到FPGA引脚上，用于板子的测试。PIN_113输出高电平LED将被导通点亮，低电平LED截止则不亮。 图2.30 连接FPGA引脚的LED驱动电路FPGA核心板其余的I/O引脚通过3个32PIN的连接器引出。如图2.31、图2.32和图2.33所示。 图2.31 P2插座连接电路 图2.32 P3插座连接电路 图2.33 P4插座连接电路
