例说FPGA连载16：电源电路设计特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1c0nf6Qc

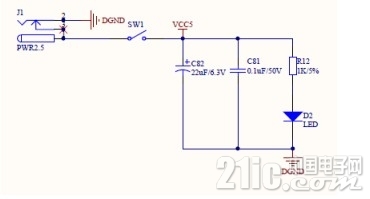

如图2.9所示，J1为FPGA的电源插座，SW1为电源开关，都是市面上最常见的元件，D2则是电源指示灯，当开关SW1闭合时，D2点亮，指示当前系统供电状态。

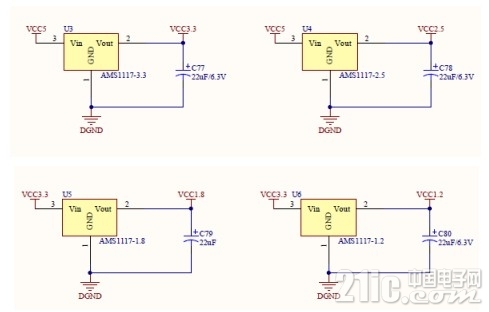

图2.9 FPGA电源插座电路由于我们所选择的Cyclone IV系列FPGA器件整体功耗并不大，因此获得更好低纹波电源性能，如图2.10所示，我们使用了4颗LDO产生FPGA所需要的3.3V、2.5V、1.8V和1.2V这四档电压。

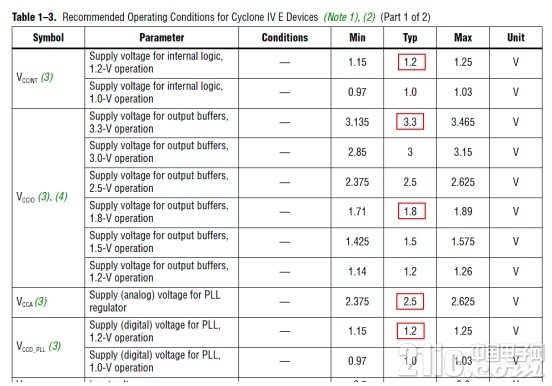

图2.10 FPGA四档电源电压产生电路如图2.11所示，从Cyclone IV Device Handbook中可以查到，Cyclone IV系列器件的供电一般是分4大类，压值有3-4档（可能更多档，这主要取决于不同bank的I/O电压是否有特殊供电需求）。这4类电源分别是内核电压VCCINT、I/O电压VCCI/O、PLL模拟电压VCCA和PLL数字电压VCCD_PLL。这4类电源电压中，内核电压固定1.2V、PLL模拟电压固定2.5V、PLL数字电压固定1.2V；唯一不确定，或者说有选择余地的电源是I/O电压，它可以根据用户实际应用所需要的I/O标准选择不同的电压，我们的板子由于需要使用DDR2 SDRAM，它所连接的FPGA bank对应的I/O电压是1.8V，其他的bank都使用最常见的3.3V供电。

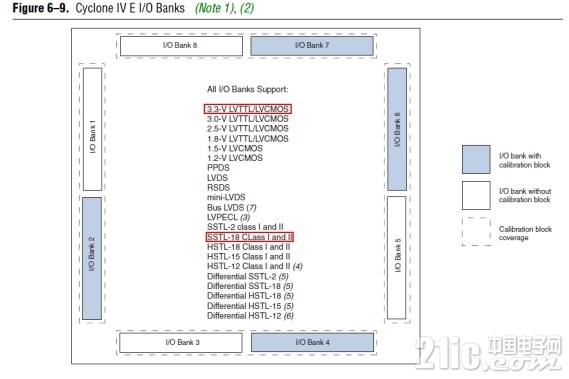

图2.11 Cyclone IV系列器件的供电标准说到I/O电压，我们不得不多提两句，毕竟可以兼容非常多的I/O电压标准是FPGA的一大优势，尤其是各种高速差分信号的支持。图2.12中列出了我们这款器件支持的各种I/O电平标准。方形框出的3.3-V LVTTL和SSTL-18 Class I则是我们这款FPGA核心板中实际使用的I/O电平标准。

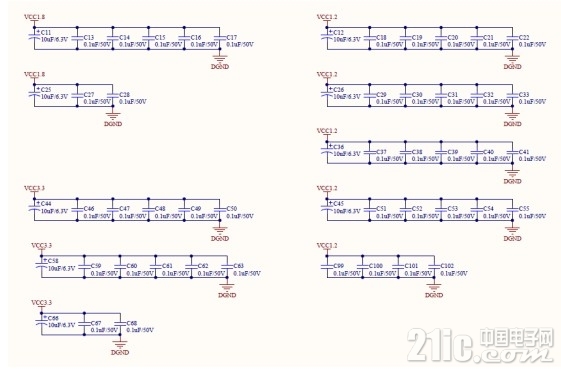

图2.12 Cyclone IV FPGA所支持的各种电平标准FPGA的供电电路如图2.13、图2.14所示。在FPGA的供电电路中，每1-2个电源引脚我们都配有1个去耦电容。当然了，在空间允许的情况下，每个电源引脚尽量都就近放置去耦电容。

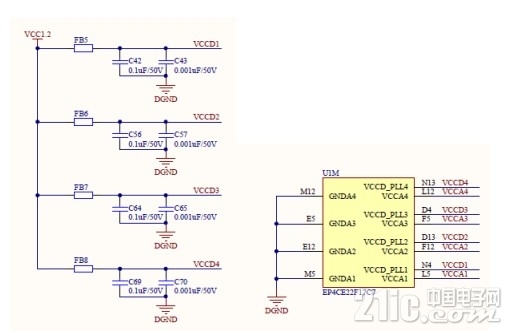

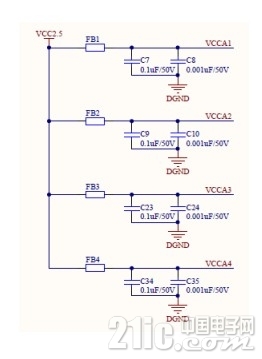

图2.13 FPGA PLL供电电路

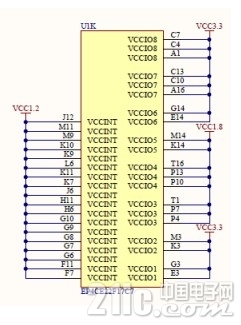

图2.14 FPGA I/O和核压供电电路关于FPGA电源电路的PCB Layout设计，通常需要遵循以下的原则。● 完整的或分割的电源层都应该就近与其对应的地层。● 电源层和地层之间的绝缘层应该尽可能的薄，以增强耦合电容与平面电容（通常取3-4mil）。● 为了最小化电感值，电源引脚应当就近直接连到相应的电源层。避免器件的电源引脚与供电源端或电源层之间的走线宽度过窄。板级设计者应该多参考电源芯片厂商提供的设计指南。● 电源分割线的间距应该在25mil到100mil。● 不同电源引脚不能够共用一个过孔。换句话说，每个电源引脚都应该至少有一个专用的过孔连接到电源层。
