有谁见过这种串口芯片的接法？？使用来干什么的？？

2020-02-04 09:04发布

站内问答 / 51单片机
14830 4 4

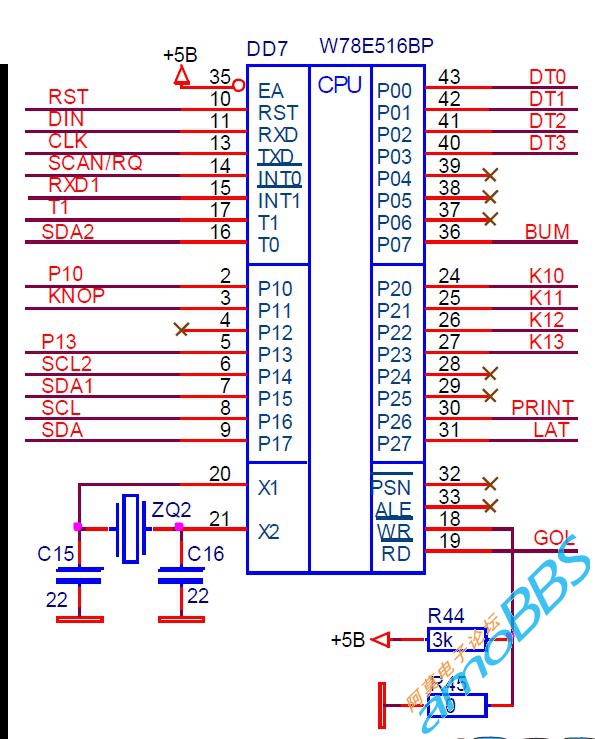

这个图是国外的一个产品，从别人官网下载的，是一个税控机。 QQ截图20120425140820.jpg (131.84 KB, 下载次数: 0) 下载附件 2012-4-25 14:09 上传
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
wushifeng
1楼-- · 2020-02-04 12:38
XS5是不是用来接扫描枪的？
zhaoliang056
2楼-- · 2020-02-04 16:04
外部输入的串口信号经ＳＴ２３２ＢＤ（多路ＲＳ２３２收发器）转化为一路写两路读信号，再通过多路转接器（７４ＨＣ４０５２）与ＣＰＵ的串行口（１１，１３，１４，１５脚，估计１４和１５脚是模拟串口）相连，和该产品通讯。
另外，ｃｐｕ的６和７，８和９脚应该是Ｉ２Ｃ通讯口，控制Ｉ２Ｃ器件。
另外，看来华邦很受欢迎啊，我用几回老是出问题
wushifeng
3楼-- · 2020-02-04 17:43
