下载附件
2012-4-21 13:40 上传

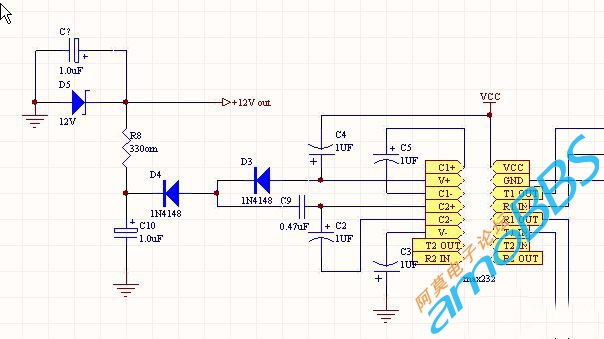

如图，我卖的一款51简易编程器，就编89c51 52 55 89s51 52还有89c2051 89c1051 89c4051，
我用PROTEUS仿真怎么都没有12v，我就不懂，这是如何产生12v的。把编程器接上USB，实际测量，可以得到12v，D3+极7.94V，D3-极10.54V，D4-极 13.82v，逐级升压啊？？？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
下载附件
2012-4-21 13:55 上传
查查充电泵 charge pump 的原理就知道是如何升压了
MAX232内部的升压器，反相器我知道，
关键是
D3+极7.94V，D3-极10.54V，D4-极 13.82v，逐级升压啊？？？
D3+极，也就是MAX232的v+，
估计要从232这芯片内部原理分析了！不是很清楚
楼主还不如买一USBASP下载线!也就25元钱AT S系列加AVR全系列都支持！
