本帖最后由 blade1080 于 2018-3-29 16:33 编辑

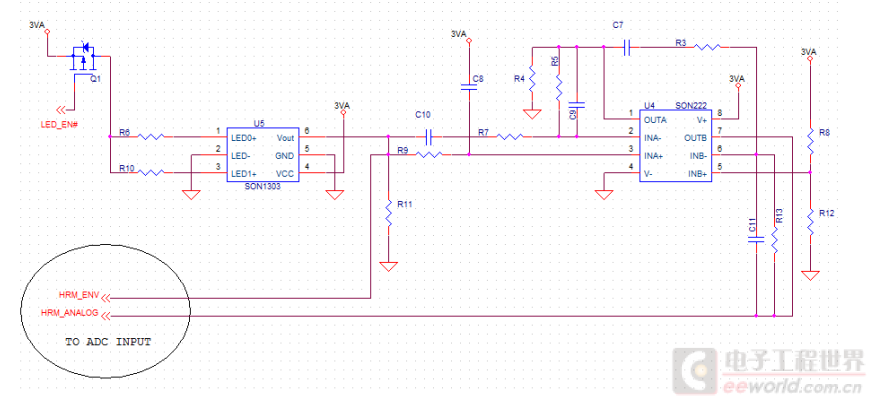

这个是电路原图：

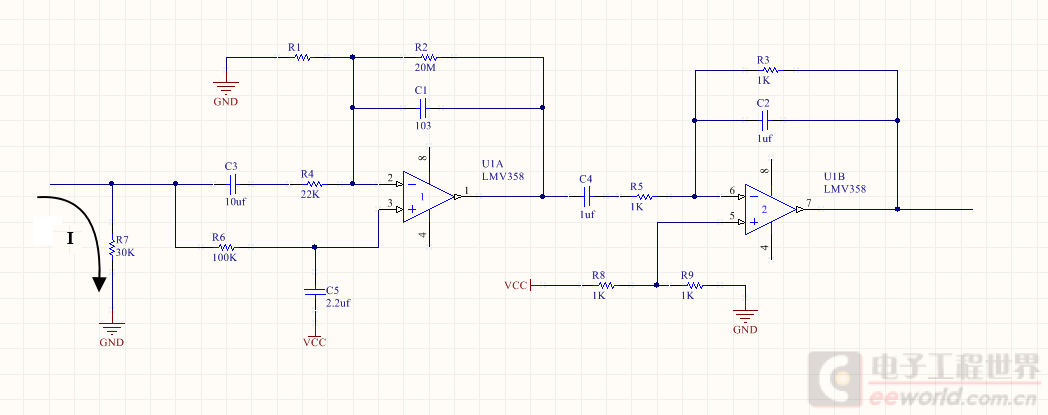

重画之后是这样：
前面的SON1303是测心率的传感器，输出是一个电流信号。第一个运放感觉是一个滤波器，但是不清楚它具体的功能，特别是输入接到同向端和反向端这种结构。第二张图中C5接VCC也不知道是干嘛的。第二级运放感觉是一个比较器，但是上面RC结构也不知道是干嘛用的。希望各位大佬帮忙一起看看，感谢！
此帖出自小平头技术问答
这个是电路原图：
重画之后是这样：
前面的SON1303是测心率的传感器，输出是一个电流信号。第一个运放感觉是一个滤波器，但是不清楚它具体的功能，特别是输入接到同向端和反向端这种结构。第二张图中C5接VCC也不知道是干嘛的。第二级运放感觉是一个比较器，但是上面RC结构也不知道是干嘛用的。希望各位大佬帮忙一起看看，感谢！
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
