< CAT等级可不是什么“共模电压”，而是指设备满足使用者人身安全的电气应用环境。CAT1指通过变压器或隔离的电源适配器的二次电气侧，CAT2则是一般工作、生活中的交流电网一次侧从电源插座引出的部分，CAT3则是指与交流电网直接连接的一次侧。
1300V是探头两线间准许的最大峰值电压差，1000V指在CAT2使用环境下的安全电压，600V是在CAT3使用环境下的安全电压。比如，你用探头来测试一部电视机开关电源中主变压器之前的电路波形，因电视机是通过插座连接到电网上的，属于CAT2等级，那么此时只要被测点对大地的电压不超过1000V，正确使用探头时的人身安全就一定有保障。因为电视机的电源是隔离型的，测电视机内部（对电源适配器而言是负载的部分）时，只要不超过1300V即可。但如果去测直接接在电网中的设备，比如一部工业变频器中与交流电网具有直接电气连接的电路波形，那么此时就属于CAT3环境，探头就只能保证600V下的人身安全保障了。之所以同一设备的CAT等级越高、安全电压越低是因为信号源（这里就是交流电网了）的内阻不同，内阻越小则危险性越大，所以指标相应较低。同时，CAT标准是上对下兼容的，CAT3下的600V安全，则CAT2、CAT1下的600V一定安全。关于CAT标准的相关参数及意义可以在网上搜CAT标准文档，建议仔细看看。

示波器高压探讨能测多高电压取决衰减比
CAT的意思是
额定值最大1000V/CAT II(600V/CAT III)
根据国际电子电工委员会IEC1010-1的定义，把工业工作的区域分为四个等级，分别是CATI，CATII ，CATIII ，CATIV，每个等级定义不用。
               测量类别
CATI        电子设备负载
CATII        单项接收的负载，电气设备负载
CATIII        三相电的配电，分配端，包括单项照明电
CATIV        三相电落地的总输入/接入端口，任何在户外的导体
在CATI，CATII区域里，最高受到600V的电压冲击，仪器不会对人体安全产生威胁。

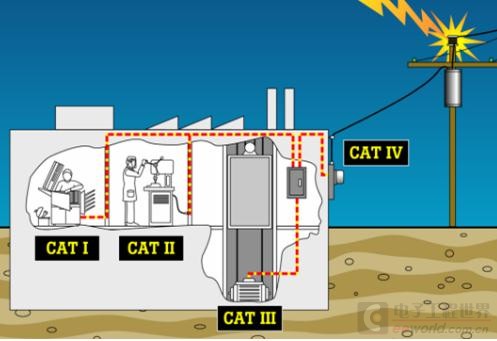

CAT II是指这个探棒可以在CAT I和CAT II类区域使用，CAT的4个区域分类可以参见下图所示：

shaorc 发表于 2018-4-13 16:44
谢谢回答
有个问题，就是你说的测量电视机内部主变前的波形
因为属于cat2的情况
所以被测量点对地不超 ...

探头未必是差分的，其中的黑线可以是信号地，当然也可以是差分输入的，具体要看探头结构。
CAT2条件下的安全电压是1000V，而1300V则是探头两极间准许的最大压差，在CAT2条件下以低压为准，在CAT1条件下则1300V是极限。之所以没有标CAT1参数是因为CAT1准许的最大安全电压一定比1300V高，这时就是取设备本身耐压限制的低值了。

如果探头是差分的，两个输入分别对地构成参考。在CAT2条件下，每线不得超过1000V，但对于差分信号，1300V极限时，每线对地参考则可以为1300/2V，依然在1000V限制内。在CAT3条件下，显然不能再输入1300V了。
