关于桥式全波整流输入信号的波形问题

2019-03-25 13:49发布

请教:

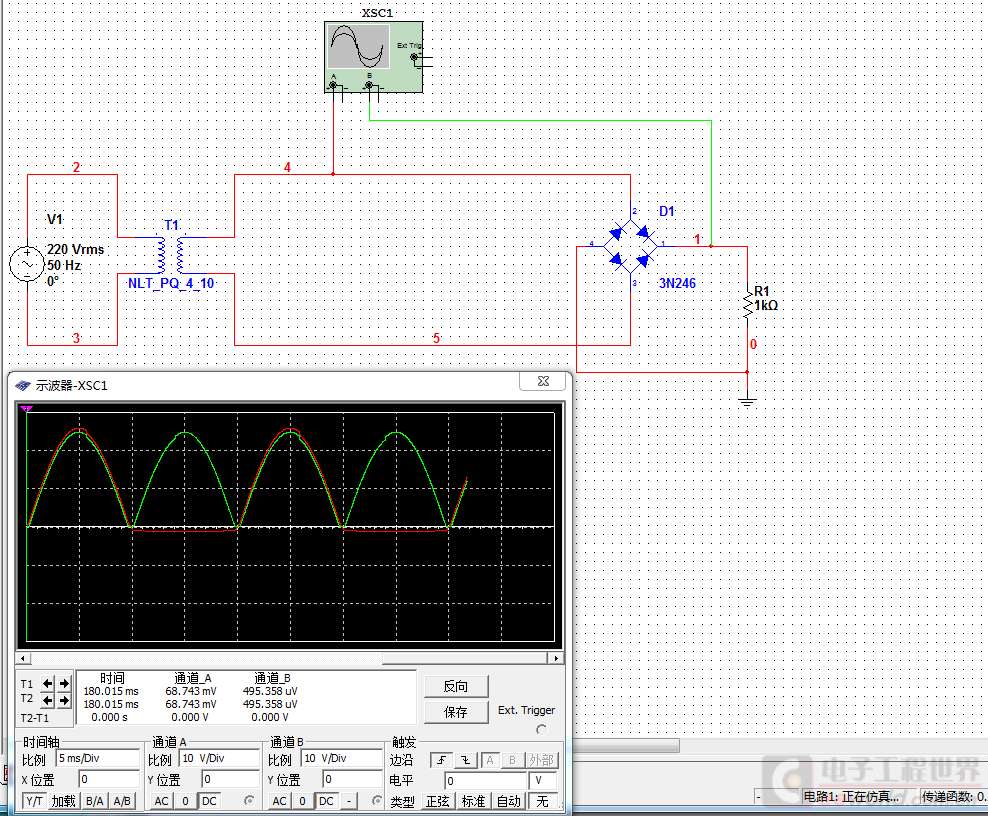

  如上图是使用Multisim 10.0 仿真的桥式全波整流输入信号,在示波器中,为什么输入信号的正半周是正常的正弦信号,而负半周的信号却被削弱那么多
                                  谢谢
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
wenyangzeng
1楼-- · 2019-03-25 19:33
< 负半周跑到上面了呀
平淡最真
2楼-- · 2019-03-25 22:01
wenyangzeng 发表于 2018-4-6 09:39
负半周跑到上面了呀

  您好,为什么输出信号(绿 {MOD})与输入信号(红 {MOD})重叠的那半周期,输入信号没有被削弱啊?
captzs
3楼-- · 2019-03-25 22:11
因为你现在量到的输入信号(红线)正半周是输出电压加二极管压降,而负半周是地电位加二极管压降。如果在输入与二极管之间串入电阻量就没有这样的情况。
wenyangzeng
4楼-- · 2019-03-26 02:13
 精彩回答 2  元偷偷看……
captzs
5楼-- · 2019-03-26 05:04
  其实对此问题不必太在意,因为你在仿真时已经明确输入就是正弦波。
captzs
6楼-- · 2019-03-26 09:21
   这是电压测量参考点的问题,参考点不同,结果不一样。正弦波电压波形的参考点是变压器的两端,而仿真示波器默认“地”为参考点。
