温湿度传感器电路求助

2020-02-04 09:24发布

站内问答 / 51单片机
4885 3 3

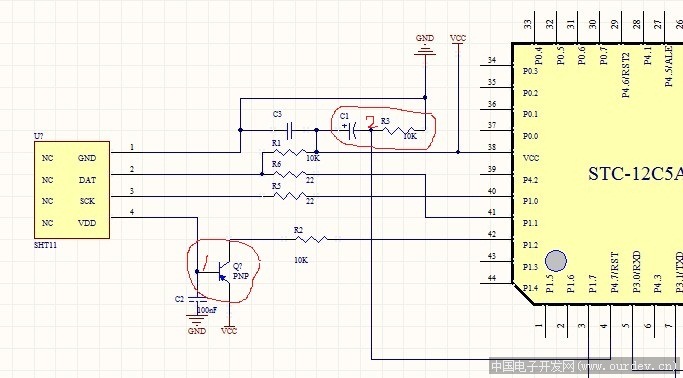

今天拆了一个温湿度变送器，传感器用的是SHT10，可是在学习电路时就犯蒙了，如下图，搞不懂其中PNP的作用，C1是个胆电容，不知道在电路中做什么用，用万用表测量，1点，在4.45V到4.97V有规律变化，2点始终电压为0，请高手解析



(原文件名:SHT10.jpg)
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
yangjl2010
1楼-- · 2020-02-04 10:16
 精彩回答 2  元偷偷看……
litchiate
2楼-- · 2020-02-04 12:38
谁画的电路图，太乱了。

1是控制传感器供电的。
2是单片机的复位电路。
