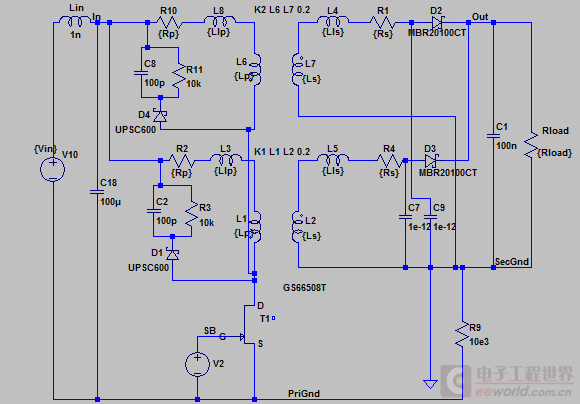

交流变成直流的过程就是，整流滤波稳压，整流用肖特基二极管，滤波用电容，稳压用稳压二极管，我在反激变换器的接收端设计了这个这三个部分，但是我用示波器测量每个位置的波形形状都类似，只是幅值有变化，感觉他们并没有工作。在选这三个原件的值上面需要注意什么么？我把次级线圈制作出来了，Lls是L2，L7的漏感。RS是L2，L7的电阻值。仿真中可以在OUT的地方得到近似直流电的输出。但是实际做出来的并没有变成直流。

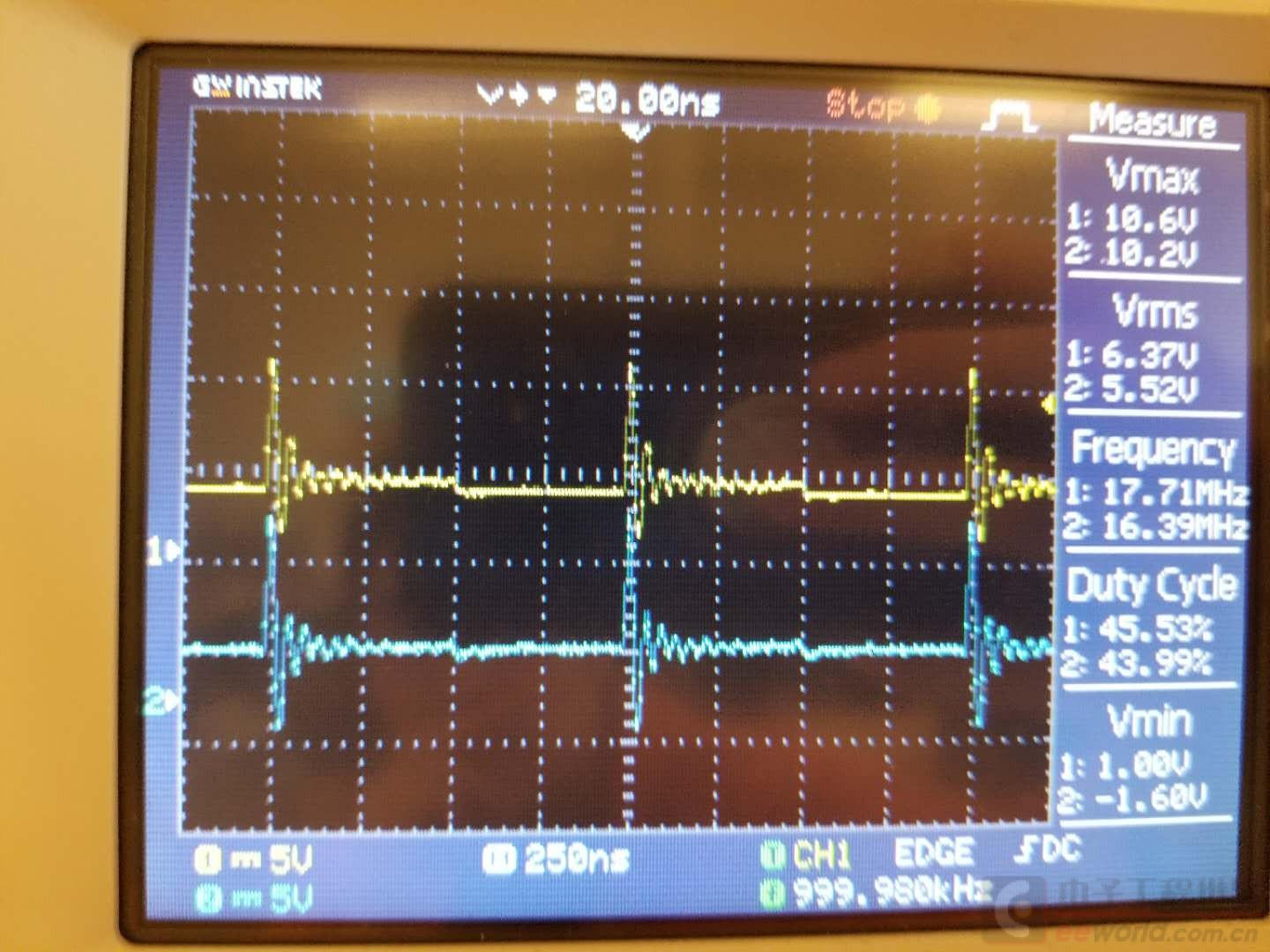

黄 {MOD}是经过二极管D2之前的点，蓝 {MOD}是输出的波形几乎没有变化，但是整流滤波的电路没有问题。是选元器件的型号有问题么？整流用的肖特基二极管SS110B，电容用的1.5UF。
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
用仿真软件想仿真的结果是什么
标注1e-12，是电容量1pF的意思么？
首帖电路很奇怪：一支功率MOS管，却使用了两套变压器，加上两套变压器原边RCD电路，再加上两套副边的整流滤波电路，整流滤波输出并联。不明白你为何要使用两套独立的变压器及其附属电路。
开始是想减少电感线圈上的损耗，并联分流
不好意思仿真中忘了加了，实际上在out点加了一个BZX55的一个稳压二极管
