fhlso 发表于 2018-3-16 14:31 第一集是比例放大，第二级和第三极是什么
fhlso 发表于 2018-3-16 15:27 谢谢，如果遇见这样电路，我该怎么分析，或者有什么资料吗？一般书上没有这样电路
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 fhlso 的问题《请高手帮助分析下电路，我看不懂》','https://www.xiaopingtou.net/q-16808.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
“第一集是比例放大，第二级和第三极是什么”
第二级和第三级以及周围元件构成精密整流电路。

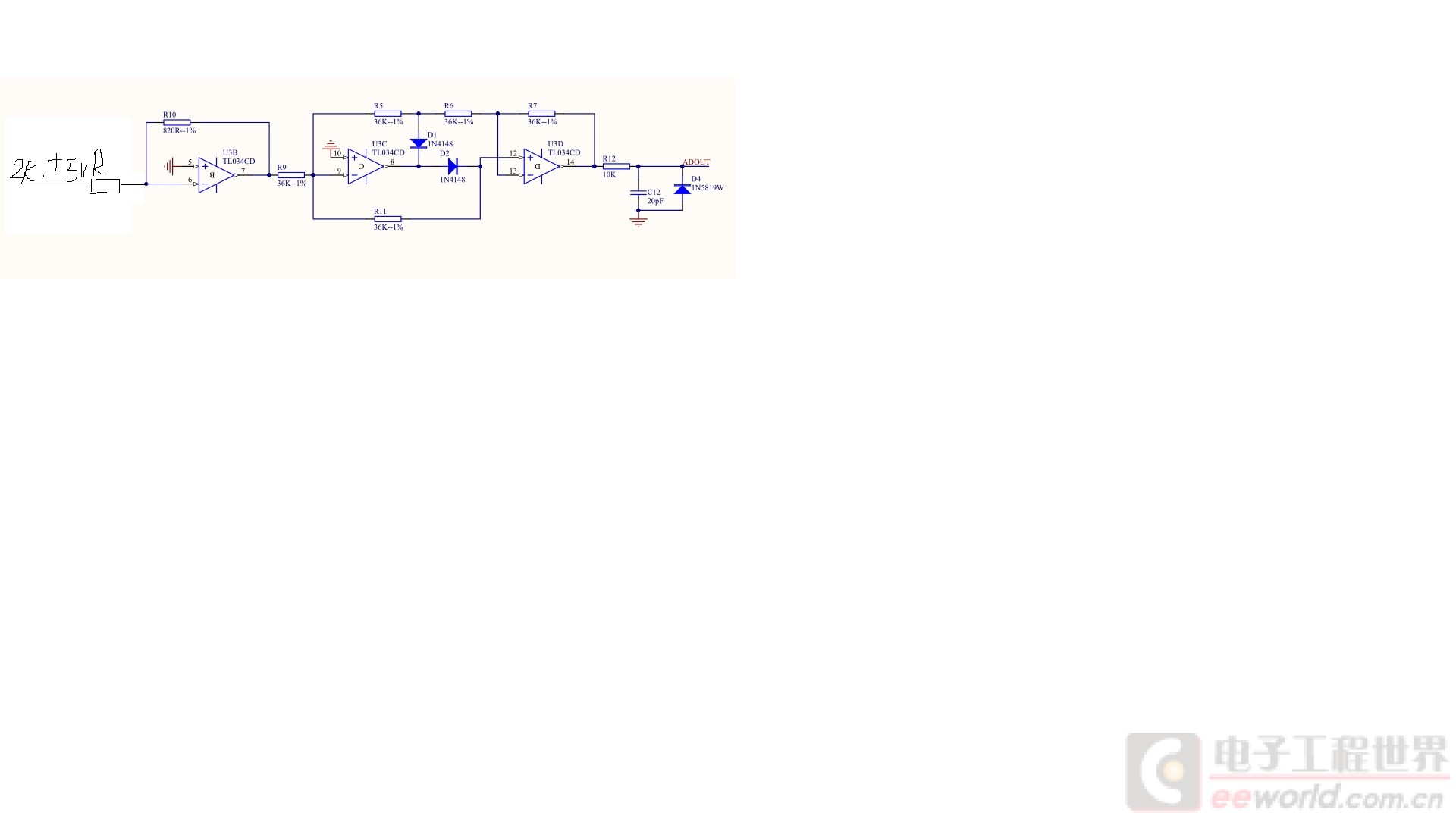

只要把输入信号正半周期和负半周期分别进行分析即可。首帖图中输入信号的正半周期U3B输出为负，U3C输出为正，D1截止而D2导通，U3C两输入端(由R9和R11)“虚短”成立。然后根据各电阻阻值分析各点电位。负半周期U3C输出为负，D1导通而D2截止，其余分析与正半周期相同。
十分感谢！
