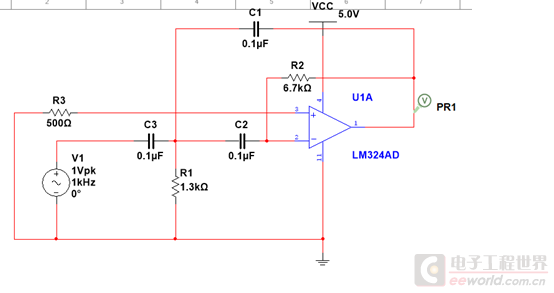

这是我用multisim做的仿真图，按照二阶高通设置R1为1.3k，R2为6.6k。
当我进行AC sweep对信号源的频率从1Hz到1MHz扫描时，发现频率在10k之前幅度值与
理论值吻合，但是到100-200k的时候幅度突然有一个很高的跳变，不知是否是自激振荡
但是，这明明是经典电路，我连参数都没有改，而且即使我更改R1，R2数值也没有明显
改观，不知道是哪里出了问题，还请各位前辈多多指教，小弟在此先行谢过！
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
频率高到100kHz时，LM324的频率特性已经距离理想运放相当远了。
是。我初看时未注意到该电路使用了单电源。楼主电路即使使用了单位增益带宽足够的运放，也需要修改修改才能够正常工作。
原来是这样谢谢啦！
