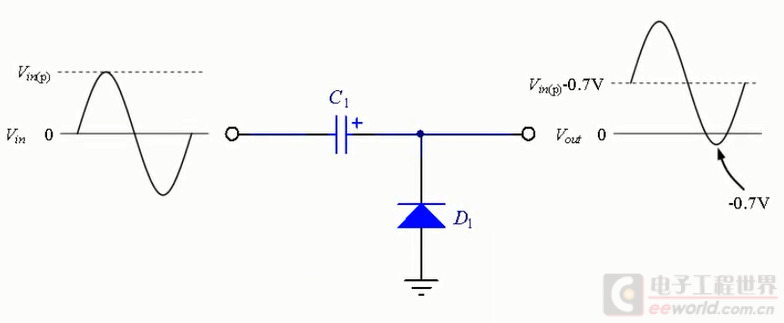

< “二极管钳位的原理是什么”
原理大概可以说是二极管两端正向电压达到0.7V后二极管导通，为电容C1充电到电容两端电压为(Vp-0.7 V)。而电容没有放电通道。

假如二极管是理想的，0V导通时。

先从信号的第一周开始说，电容两端电压为0。
第一周时，正半周向后面的负载提供能量（或信号），负载上为与信号源一样的波形，---- 此处假设负载阻抗远大于信号源阻抗、电容容抗。
           负半周时，由于二极管的作用，负载上是0V电压。且在负半周时向电容充电，充电的电量（或电压）由电路等效电阻及电容容量有关，它的时间常数是RC。
       假如，此时充电的电量为V1。
第二周时，正半周，负载得到的电压为：V1+信号电压的正半周。
         负半周时，仍然象第一周一样，负载电压为0，且向电容充电，但此时电容充电是在V1基础之上充电的，

N个周期之后，在信号的负半周，由于电容上的电压最大能充到信号电压的峰值，此时就不再充电了。

因此，负载上得到的电压，是把交流信号抬高了一个峰值的直流电压后的电压，

楼上说的都是正确的，不太容易想象的话，你可以把Vout随Vin电压变化的波形画出来，注意Vout不是一开始就是你图中的那样的波形，是在几个周期之后才是那样的

二极管单向导通，对电容充电， 波形被太高了。  实际测量的波形也是这样的。
