差动积分器的输出问题

2019-03-25 13:52发布

本帖最后由 yunmeizhi1990 于 2018-3-1 10:38 编辑

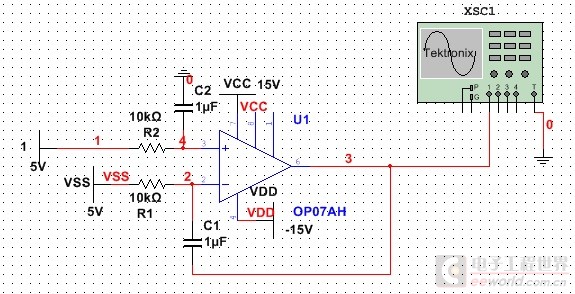

在如下图的差动积分器中,其输出和输入的关系是Vo(t) = (1/RC)*∫[V2(t) -V1(t)] dt,在仿真的时候为什么当两个输入端的电压相同时,积分输出大概是一个5.78V左右的稳定电压输出。从公式看,当两个输入相同时,积分输出不应该是为0吗?难度是忽略了电容的初始电压?2、这个积分器的稳定输出电压值大小和什么相关?当两个输入电压取相同的不同电压值时,输出稳定电压也不相同,不知道如何计算?谢谢各位!

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
maychang
1楼-- · 2019-03-25 19:04
< “为什么当两个输入端的电压相同时,积分输出大概是一个5.78V左右的稳定电压输出”

怀疑是运放失调电压的作用。
captzs
2楼-- · 2019-03-25 19:17
 精彩回答 2  元偷偷看……
gmchen
3楼-- · 2019-03-25 23:29
楼上正解!在直流输入的情况下,电容最终可以等效为开路,所以此时的运放工作于开环状态!
orange_xxx
4楼-- · 2019-03-26 03:02
仿真需要考虑运放的增益, 输出内阻, 输入阻抗。 如果是理想运放,开环增益是无穷大。 输出内阻为0.
