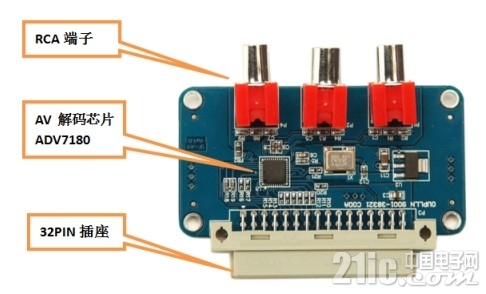

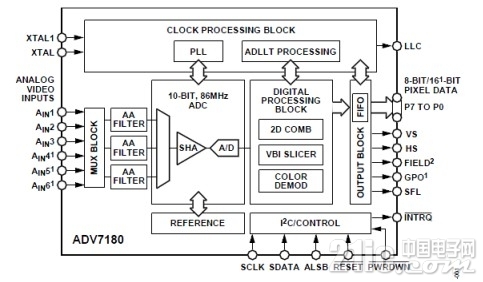

例说FPGA连载26AV视频采集子板设计特权同学,版权所有配套例程和更多资料下载链接:http://pan.baidu.com/s/1c0nf6Qc 1.jpg SF-AV子板的实物照片如图2.45所示。 2.jpg 2.45 SF-AV子板实物照片SF-AV子板板载的ADV7180芯片是一颗AV解码芯片,该芯片能够自动检测并转换标准的AV电视信号,包括NTSC、PAL和SECAM等制式。该芯片输出的数字信号接口为标准的ITU-R BT.656协议。 3.jpg 2.46 ADV7180芯片内部功能框图SF-AV子板的主要接口定义如表2.7所示。2.7 SF-AV子板连接引脚定义名称位置功能描述SDAP3-5IIC配置数据信号。SCLP3-8IIC配置时钟信号。RESET_NP3-6复位信号,低电平有效。VSYP3-7ITU-R BT.656接口场同步信号。HSYP3-10ITU-R BT.656接口行同步信号。LLCP3-28ITU-R BT.656接口时钟信号。D0P3-19ITU-R BT.656接口数据总线。D1P3-17ITU-R BT.656接口数据总线。D2P3-16ITU-R BT.656接口数据总线。D3P3-13ITU-R BT.656接口数据总线。D4P3-14ITU-R BT.656接口数据总线。D5P3-11ITU-R BT.656接口数据总线。D6P3-12ITU-R BT.656接口数据总线。D7P3-9ITU-R BT.656接口数据总线。
