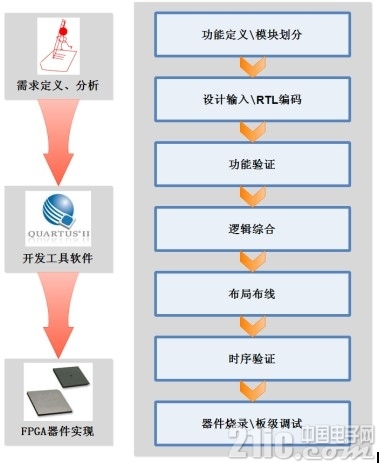

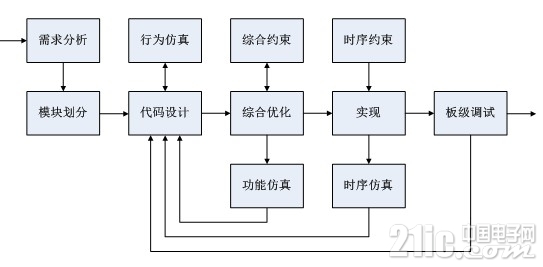

例说FPGA连载8：FPGA开发流程特权同学，版权所有配套例程和更多资料下载链接：http://pan.baidu.com/s/1c0nf6Qc 如图1.9所示。这个流程图是一个相对比较高等级的FPGA开发流程，从项目的提上议程开始，设计者需要进行FPGA功能的需求分析，然后进行模块的划分，比较复杂和庞大的设计，则会通过模块划分把工作交给一个团队的多人协作完成。各个模块的具体任务和功能划分完毕（通常各个模块间的通信和接口方式也同时被确定），则可以着手进行详细设计，包括代码输入、综合优化、实现（映射和布局布线）。为了保证设计达到预期要求，各种设计的约束输入以及仿真验证也穿插其间。在EDA工具上验证无误后，则可以生成下载配置文件烧录到实际器件中进行板级的调试工作。从图中的箭头示意不难看出，设计的迭代性是FPGA开发过程中的一个重要特点，这就要求设计者从一开始就要非常认真细致，否则后续的很多工作量可能就是不断的返工。 图1.9 FPGA开发流程当然了，对于没有实际工程经验的初学者而言，这个流程图可能不是那么容易理解。不过没有关系，我们会简化这个过程，从实际操作角度，以一个比较简化的顺序的方式来理解这个流程。如图1.10所示，从大的方面来看，FPGA开发流程不过是三个阶段，第一个阶段是概念阶段，或者也可以称之为架构阶段，这个阶段的任务是项目前期的立项准备，如需求的定义和分析、各个设计模块的划分；第二个阶段是设计实现阶段，这个阶段包括编写RTL代码、并对其进行初步的功能验证、逻辑综合和布局布线、时序验证，这一阶段是详细设计阶段；第三个阶段是FPGA器件实现，除了器件烧录和板级调试外，其实这个阶段也应该包括第二个阶段的布局布线和时序验证，因为这两个步骤都是和FPGA器件紧密相关的。我们这么粗略的三个阶段划分并没有把FPGA整个设计流程完全的孤立开来，恰恰相反，从我们的阶段划分中，我们也看到FPGA设计的各个环节是紧密衔接、相互影响的。 图1.10 简化的FPGA开发流程
